この製品は生産終了しました
震災時のすばやい初動体制は、
正確な震度情報のキャッチから
気象庁検定品

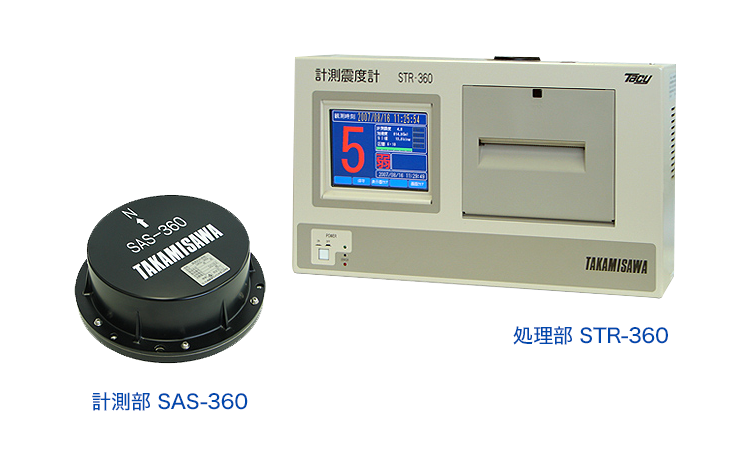

気象庁指定アルゴリズムを用い、0から7までの震度階を自動計測する気象庁検定品の地震計です。
特長
気象庁検定品
計測震度計として、気象庁検定に合格しています。
早期地震検知機能
早期警報用地震計における地震諸元推定アルゴリズム仕様(財団法人鉄道総合技術研究所と気象庁の共同特許)に基づく演算機能の搭載が可能です(オプション)。
ネットワーク対応
TCP/IP、FTP、Telnetの各種プロトコルに対応しています。また、オプションのモデムユニット内蔵により、ダイヤルアップ通信が可能です。
震度リアル演算方式による情報処理の高速化
地震トリガ起動から2.5秒後に上位システムへ地震情報の伝送を開始する速報機能により、即時警報システムの構築が可能です(当社独自:特許 第3241486号)。
高性能A/D変換技術により130dB以上の高ダイナミックレンジを実現
24ビットデルタシグマA/Dコンバータを採用。加速度センサ−の特性をフルに発揮させる高ダイナミックレンジで高精度の計測データが得られます。
大容量コンパクトフラッシュカード(最大1GB)を実装可能
コンパクトフラッシュカードに地震情報や波形データの長時間記録が行えます。パソコンでのデータ分析などに活用できます(標準添付品は256MB)。
視認性の良いカラー液晶ディスプレイ
タッチパネル式の5.7型カラー液晶ディスプレイを採用。対話形式によるデータ表示や設定操作が可能です。
処理部の画面表示イメージ
震度情報ネットワークシステム構成例
オプション機能
【表示機器】早期警報盤 IP-361

- 早期地震検知情報受信時、予想震度と到達までの時間を表示します。
- 到達までの予想時間は1秒ごとにカウントダウンして0まで表示します。
- 予想される地震の規模について音声ガイダンスを行います。
- 外形寸法:(W)230mmx(H)300mmx(D)70mm
【表示機器】遠隔表示盤 IP-310C

- 地震発生時刻、現在時刻、震度階(10段階)、および最大加速度を表示します。
- RS-422にて4台まで増設可能です。
- 内蔵バッテリーにより、約60分間以上の停電対策を施しています。
- 外形寸法:(W)560mmx(H)420mmx(D)100mm
仕様

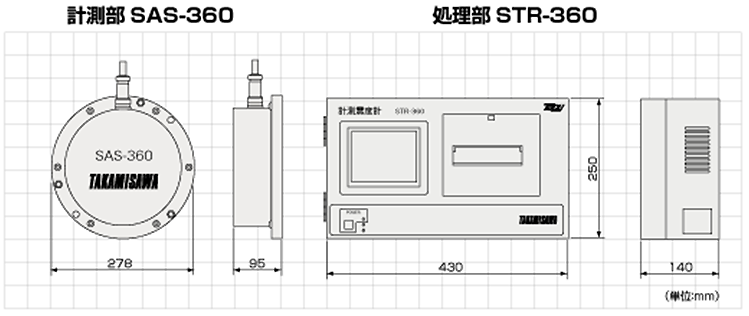

外形寸法図
一般仕様
- 計測部
- 感震器
- 最大測定加速度
- ±3000gal
- 分解能
- 0.63mgal
- 測定成分
- 3成分(X,Y,Z)
- A/D変換部
- 変換器
- ΔΣ型24ビット
- サンプリング周波数
- 100Hz
- 周波数特性
- 0〜40Hz
- ダイナミックレンジ
- 130dB以上
- サンプリング同期
- 高精度内部時計に同期 (内部時計はGPSにより校正)
- 通信部
- 処理部・計測部通信
- RS-422 38400bps
通信距離最大200m
- 一般仕様
- 電源
- DC15V(処理部より供給)
- 消費電力
- 約6W
- 停電対策
- 処理部のバッテリーバックアップによる
- 動作環境条件
- 周囲温度:−20℃〜+60℃ 相対湿度:100%以下(密閉構造)
- 防水性
- JIS-C-0920保護等級7(防浸形)
- 外形寸法(突起部除く)
- 径:278mm×高さ:95mm
- 質量
- 約5kg
- 処理部
- 一般仕様
- 電源
- AC100V±10V 50/60Hz
- 消費電力
- 40W以下(待機時)
- 停電対策
- 内蔵バッテリにより約60分間バックアップ可能(満充電時、計測部含む)
- 動作環境条件
- 周囲温度:約−10℃〜50℃
- 外形寸法
- 幅:430mm×高さ:250mm×奥行:140mm
- 質量
- 約10kg
機能・性能
- 処理部
- 気象庁検定
- 震度7対応認定品(気象庁指定のアルゴリズム計算による)
- 演算部演算内容
- 計測震度、SI値、震度階級、最大加速度、卓越周期、地震観測時刻、早期地震検知情報(オプション)
- 時刻校正部校正方式 (オプション)
- GPSまたは時刻検出用ラジオによる
- 起動方式
- トリガレベル方式 (計測震度、3成分加速度、SI値より選択)
- 記録部媒体
- 256MB CFカード(最大1GB実装可能)
- シリアル通信部
- 通信方式:RS-232C×2ポート
- LAN通信部
- 通信方式:10BASE-T/100BASE-TX(2ポート)
プロトコル:TCP/IP、FTP、Telnet - 表示部
- ディスプレイ:TFTカラー256色
解像度:320×240ドット
パネルサイズ:5.7インチ - 印刷部
- 記録内容:震度、加速度、波形、設定情報、各種履歴等
記録方式:サーマル印字
