コンパクト＆スマート！
豊富な機能がカードビジネスを
しっかりサポート。
ゴルフ練習場、ガソリンスタンド、有料駐車場や大学向けコピーカードなどのカード販売に最適です。
奥行き30cmの薄型ボディは、設置場所を選びません。また高額紙幣にも対応し、4口座の発売が可能です。
特長
薄型のボディにより、最小限のスペースで設置可能
奥行き30cmの薄型コンパクト設計ですので、設置に場所をとりません。
高額紙幣の使用が可能
1000円・2000円・5000円・10000円の紙幣が使用できます。さらに、オプションの硬貨装置を追加することにより、10円・50円・100円・500円硬貨も使用できます。
つり札還流式の紙幣装置
おつりの紙幣にお客様が挿入したものも利用する還流式の紙幣装置（高額紙幣対応）を搭載していますので、つり札準備金を少なく済ませることができます。

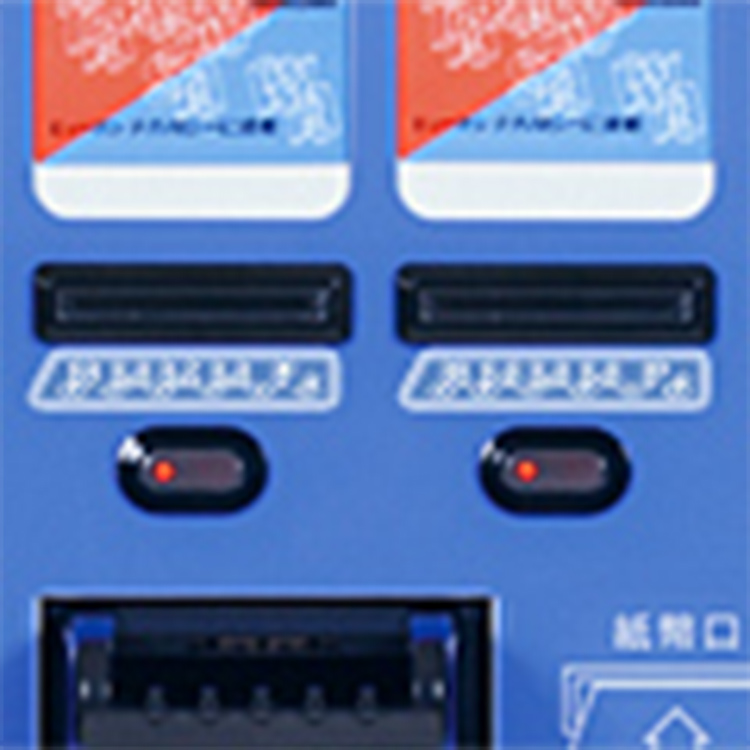

ICカードも販売可能
カード搬送部は、0.22mm〜0.78mmの厚さのカードを送出することができますので、薄手のPETカードだけでなく、ICカードも発売することができます。
高額なカード販売に安心な防犯装置を搭載
扉のこじ開けや電源プラグが抜かれた場合に警報ブザーを鳴らせる防犯装置を搭載しています。また、前面扉の鍵部分にオプションの保護カバーを追加することにより、なお一層防犯機能を向上させることができます。
各部の名称
納入時選択仕様

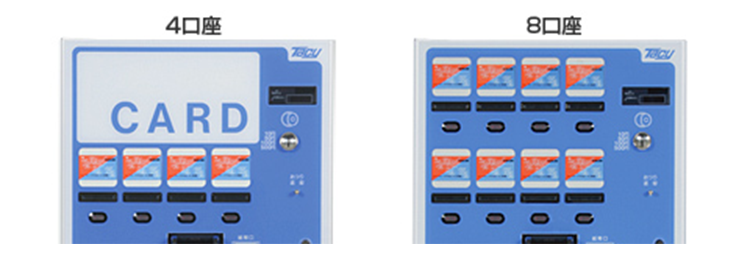

● 発売口座数
標準タイプのカードの発売口座数は４口座です。
◆８口座のタイプも製作可能です。詳細は、営業担当宛ご相談ください。
● 購入方法設定
カードを１枚ずつ発売する「シングルベンドモード」と複数枚を発売する「マルチベンドモード」のどちらかを選択します（出荷時設定）。
◆シングルベンドモード
カードを１枚購入する毎に自動的に発売動作を完結させます。
◆マルチベンドモード
複数枚のカードを購入できる以上の金額を投入した場合に、おつり・返却ボタンを押すまでは、２枚以上のカードを続けて購入できるモードです。
オプション機能

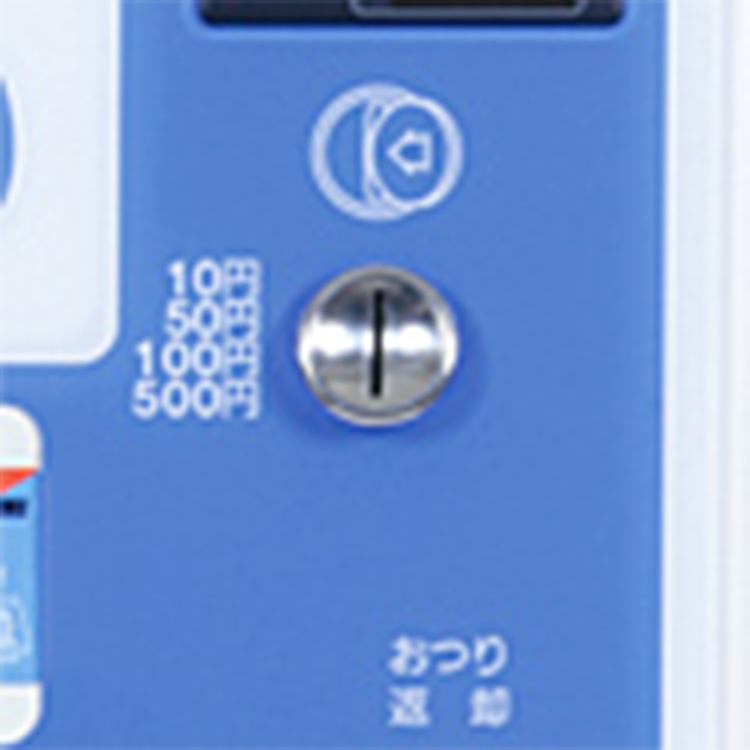

硬貨装置
10円・50円・100円・500円硬貨に対応。細かな発売金額の設定が可能になります。

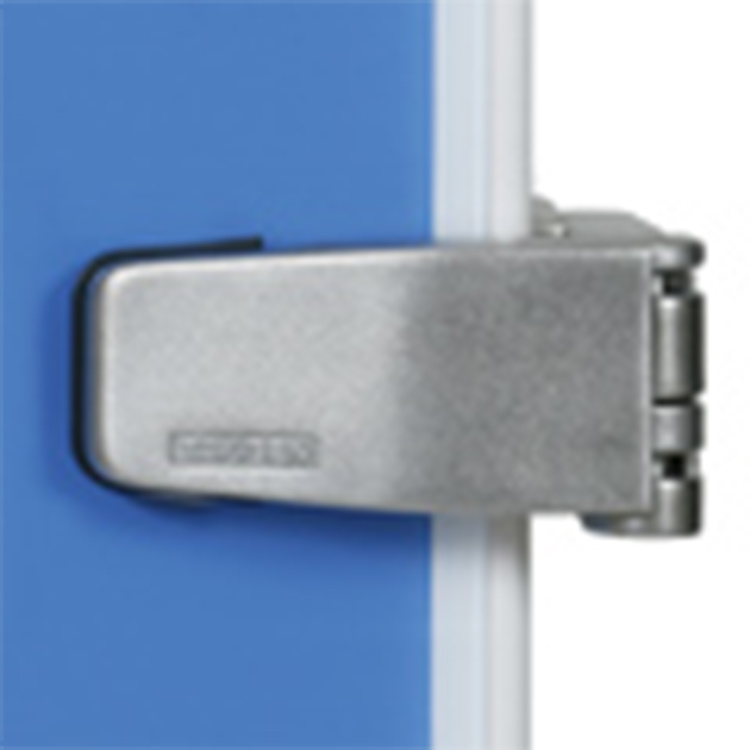

鍵穴破壊対策
前面扉の鍵穴部分に保護カバーを取付けることができます。無人のロケーションに設置する場合などに、防盗性能をアップできます。

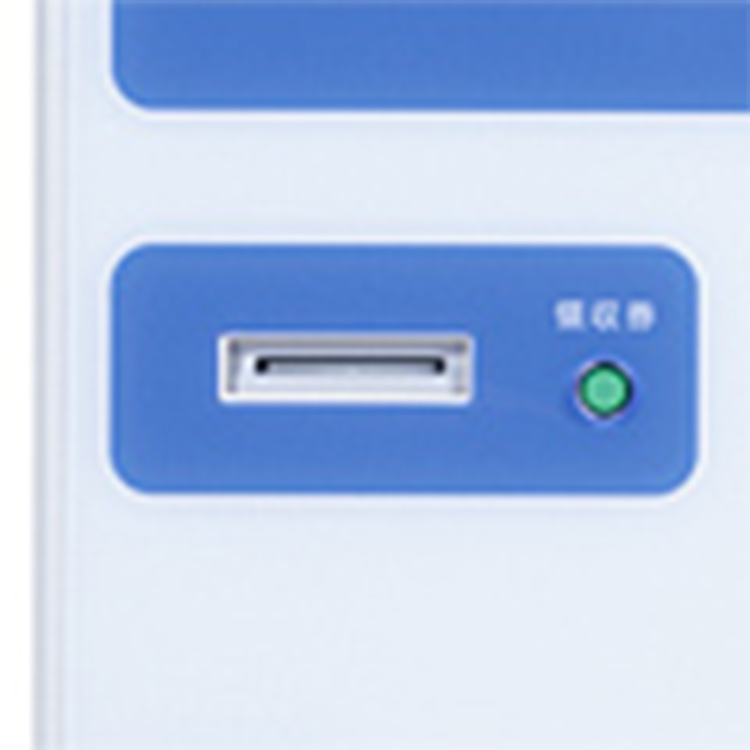

領収券発行機能
カードを購入したお客様へ領収券を発行する機能です。お客様のボタン操作でプリンタから出力できます。
点字シール
目が不自由なお客様の購入操作をサポートすることができます。

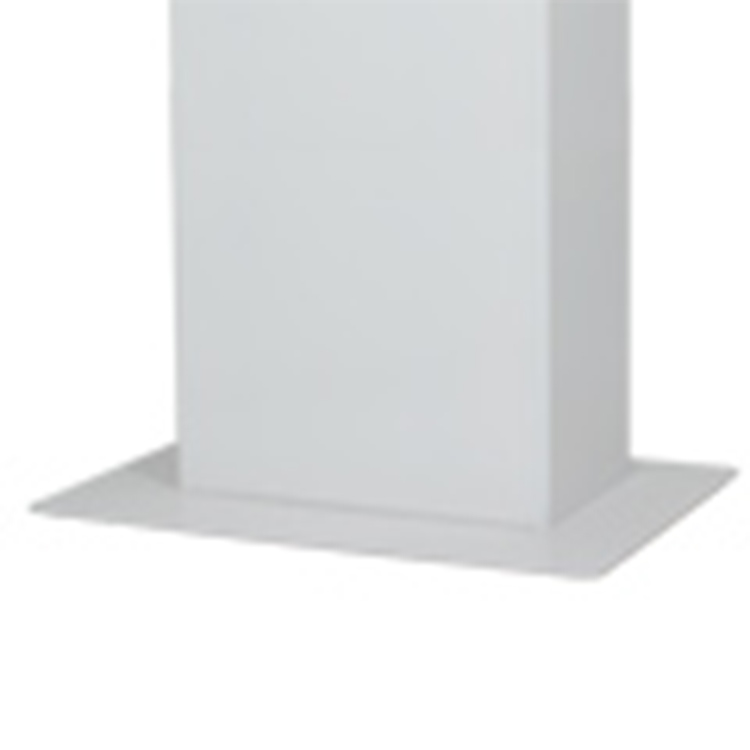

転倒防止板
カード発売機を床面へアンカー固定できない場合に、この転倒防止板を使用することによって、機械の転倒事故を防止することができます。転倒防止板の幅は900mm、奥行は600mmです。

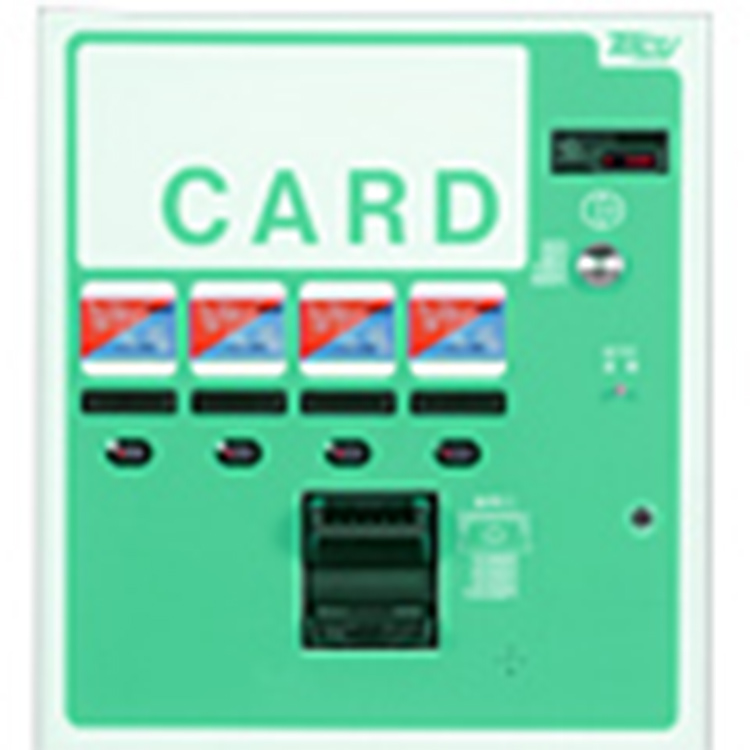

接客部デザイン変更
設置場所のロケーションに合わせて、接客部（アクリル板）のカラーを変更することができます。左図はグリーン系のカラーに変更した例です。
仕様
外形寸法図
一般仕様
- 電源
- AC100V ±10% 50/60Hz
- 消費電力
- 40W
- 動作環境条件
- 周囲温度：0℃〜40℃
相対湿度：30％〜85％（ただし、結露しないこと） - 設置場所
- 屋内専用（雨露・直射日光が当たらないこと）
- 外形寸法
- 本体 幅：600mm×高さ：1570mm×奥行：300mm
オプションの転倒防止板 幅：900mm×奥行：600mm - 質量
- 標準仕様：約100kg
（４口座タイプ・設置台込み・オプションは含まない場合） - 型式
- 紙幣専用 ４口座
- 標準：TCV-9540
鍵穴破壊対策付：TCV-9541
領収券発行機能付：TCV-9542
鍵穴破壊対策＋領収券発行機能付：TCV-9543 - 硬貨装置付 ４口座
- 標準：TCV-9640
鍵穴破壊対策付：TCV-9641
領収券発行機能付：TCV-9642
鍵穴破壊対策＋領収券発行機能付：TCV-9643
機能・性能
- 使用可能貨幣
- 1000円・2000円・5000円・10000円紙幣
硬貨装置（オプション）付の場合：10円・50円・100円・500円硬貨 - 紙幣収納枚数 （完封券）
- 1000円紙幣：約500枚
2000円・5000円・10000円紙幣（混合）：約160枚 - 硬貨収納枚数
- 硬貨装置（オプション）付の場合：100円硬貨換算で約1000枚
- 発売口座数
- 4口座（８口座も製作可能です）
- 発売金額設定範囲
- 4マルチベンド：10円〜20,990円（10円単位）
シングルベンド：10円〜89,990円（10円単位） - 最大投入金額
- マルチベンド：30,980円
シングルベンド：99,980円 - つり銭金種
- 1000円紙幣
硬貨装置（オプション）付の場合：10円・50円・100円・500円硬貨 - 発売カード規格
- 外形寸法：
長手85.47mm〜85.72mm
短手53.92〜54.03mm
厚さ：0.22mm〜0.78mm
材質：PETまたは相当品 - カード収納枚数
- 300枚/口座（カード厚さ＝0.22mmの場合）
● カードの材質や表面加工等が、カードの送出性能に大きな影響を及ぼす場合がありますので、当社では実際に発売するカードを借用の上、動作確認をさせていただきます。詳細仕様につきましては、営業担当宛お問い合わせください。
● 防犯装置については、すべての盗難・いたずら防止を保証するものではありません。設置環境などにより条件が異なりますので、営業担当宛お問い合わせください。
