券を購入することなく、硬貨を直接投入することにより(硬貨以外にQR、ICカードにも対応可能です)入場が可能なフラッパー式の自動ゲートです。

コインゲートTAG-11000シリーズは、券を購入することなく、硬貨を直接投入することにより(硬貨以外にQR、ICカードにも対応可能です)入場が可能なフラッパー式の自動ゲートです。
入場管理業務の自動化によって、入場門付近の混雑解消や業務の簡素化といった直接的な効果だけでなく、競技場全体のイメージアップ、お客様へのサービス向上を実現し、来場者数の拡大を図ることが期待できます。

特長

エレガントでスタイリッシュ

本体を150mmと細くし、各部にアクリルを採用して透明感を打ち出したコインゲートです。

自由なレイアウト

三角フラッパーを採り入れ、通路幅を600mm〜900mmと、自由に設置可能です。また、入場、退場を共用して両用通行可能としたセンターフラッパー設計となっています。

屋外設置対応

防水IP×3相当に対応し、直射日光を考慮したセンサを搭載しています。

エコ設計

従来機よりも消費電力を約35%低くしています。(当社比)

豊富な拡張性

コイン以外にQR、ICカードにも対応可能です。また、LANネットワークに対応しています。

各部の名称

各部の名称

システム構成例

TAG-11000シリーズシステム構成例

オプション機能

使用媒体対応

QR、ICカード

遠隔操作装置

1通路の扉の開閉を遠隔操作可能

設置対応

スロープ(床面施工ができない場合の据え置き設置用)

その他

音声案内機能、鍵付き硬貨金庫

仕様

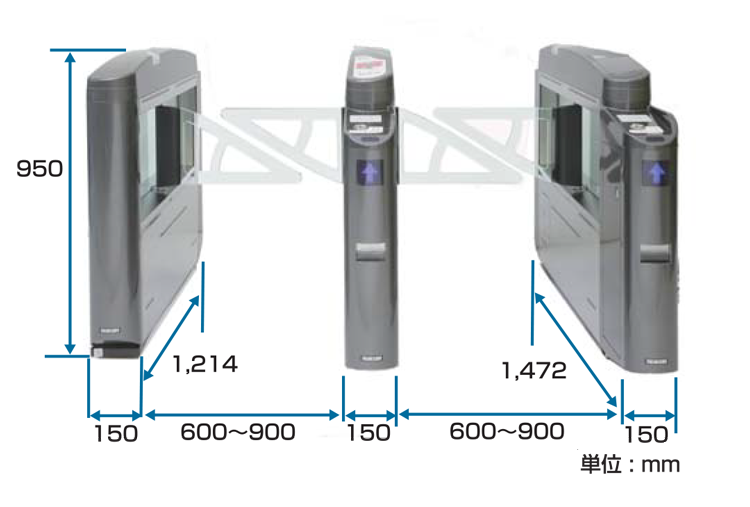

外形寸法図

TAG-11000シリーズ外形寸法図

一般仕様

電源・電圧
AC100V ±10% 50/60Hz
消費電力
待機時:約75W以下(瞬時は除く)
動作時:約80W以下(瞬時は除く)
使用環境条件
周囲温度:-5℃〜40℃
相対湿度:30%〜90%(ただし、結露しないこと)
設置場所
屋内外(風雨にさらされない場所)
設置方法
アンカー固定設置
スロープによる据え置き設置(オプション)
質量
Rタイプ(1扉):95kg以下
Cタイプ(2扉):105kg以下
Lタイプ(1扉):65kg以下
(それぞれ架台込みの質量)
外形寸法
本体部:(W)150mm×(H)950mm×(D)1472mm
(Rタイプ、Cタイプの場合)
通路幅:600mm〜900mm
(ただし、スロープ設置の場合は、600mm幅、900mm幅のいずれか)

機能・性能

受付可能硬貨
10円/50円/100円/500円の内1金種
受付硬貨枚数
1通過につき、硬貨1枚
硬貨受付能力
判定時間:約0.3秒
受付率:95%以上(但し、変形硬貨を除く)
通過処理能力
連続通過モード 約70人/分
(硬貨投入で、1分間に70枚以上の硬貨を異常・返却することなく投入し、滞留することなく、通行を行った場合)
人間検知方式
連続通過モード 約70人/分
(硬貨投入で、1分間に70枚以上の硬貨を異常・返却することなく投入し、滞留することなく、通行を行った場合)
人間検知方式
赤外線ビーム方式
扉開閉方式
フラッパー方式
硬貨収納枚数
約3000枚(100円硬貨の場合)

☆本製品は、定期的なメンテナンスが必要です。いつまでも快適にお使いいただくために、保守契約をお勧めいたします。保守契約についての詳細は、担当営業へお問い合わせください。
☆本製品は、不審者の侵入(扉の強行突破や飛び越えなど)を絶対的、物理的に阻止できるものではありません。

●本機の仕様や外観デザインなどは、改良のために予告なく変更することがあります。
●製品写真と実機の色彩とでは、多少の差異が生じる場合があります。
