コンパクト設計に徹したセキュリティゲートです。
設置場所のフレキシビリティが大きく向上しました。

「TAG-8000シリーズ」は非接触ICカード対応のフラッパー式セキュリティゲートです。
コンパクトな形状とコストダウンを図り、従来は設置を諦めていたような狭いオフィスビルにおいても導入の可能性が広がります。
従来機同様、上位の管理システムに接続することにより、総合的な入出場管理システムとして運用することもできます。

特長

コンパクト設計

コンパクトな形状を図り、今までは設置を諦めていたようなスペースが限られたオフィスにも導入が可能になりました。

オープンなオフィスにマッチしたデザイン

筐体の高さを1,050mmに抑えました。オープンなオフィスにも圧迫感なく、スマートに設置することができます。

駅で見慣れたスタイル

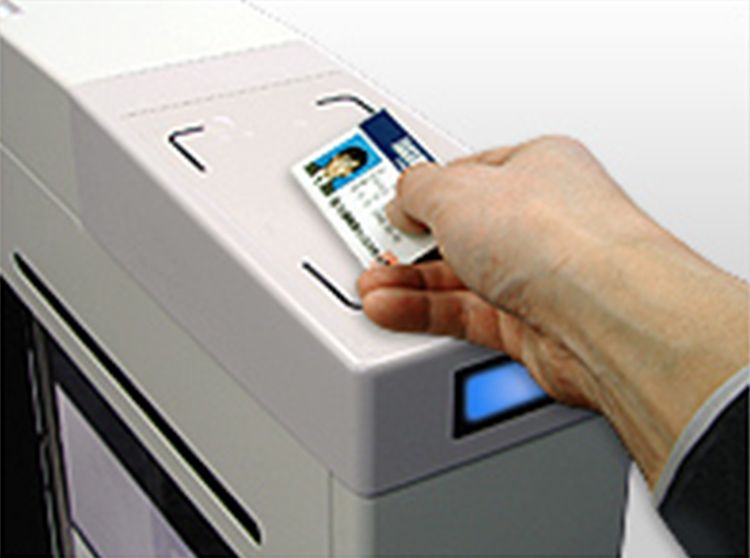

駅で見慣れたスタイルカードのタッチ面(R/W部)は、筐体の上面に付いています。毎日の通勤で利用する駅の自動改札機と同じ感覚で使用することができます。

自由なレイアウト

扉の形を三角形にすることにより、同じ筐体を使用して通路幅は600mm〜900mmの範囲で自由に設置することができます。

床工事無しでの設置も可能

大掛かりな床の施工ができない場所には、オプションのスロープ板を使用することにより、床工事無しでの設置も可能です。

管理装置との接続

入出場者数、時刻管理の他に、重要エリア別、担当者別の入出場管理など、各種情報のネットワークセキュリティシステムが実現できます。また、無電圧接点にて上位装置と接続しますので、他社の電気錠システムやセキュリティシステムと接続することもできます。
(管理装置はお客さまのご要望に合わせた受注設計となります。詳細は弊社営業担当者までお問い合わせください。)。

機能・性能

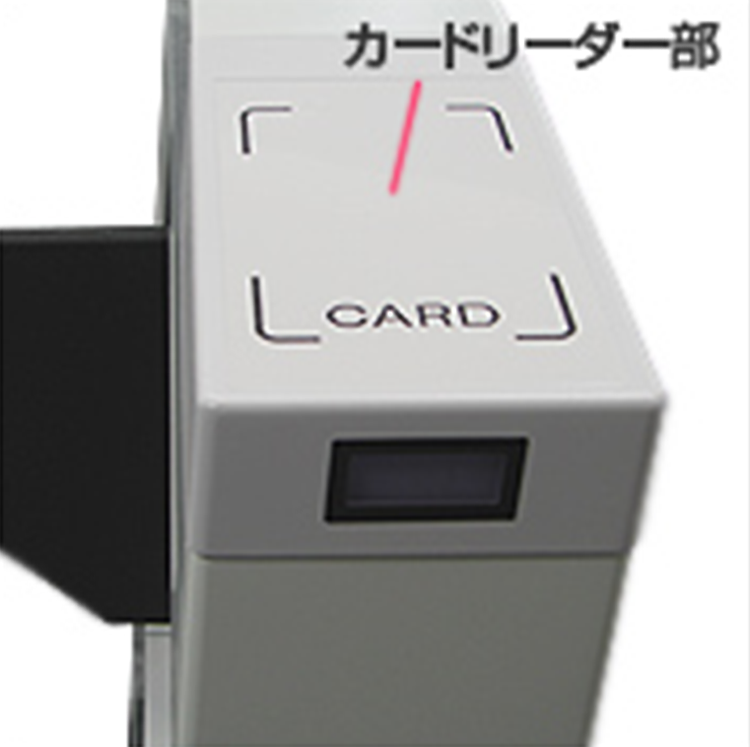

カード読取機能

利用者がカードリーダー部にかざしたICカードに対して、読取・照合を行います。

通路内方向検知機能

ICカードを所持しない者が通路内に進入したことを検知します。また、通路内から戻ったことを把握します。

停電時における扉開放機能

災害発生時に電源供給が停止した場合に備え、無通電時には扉を開放状態にします。なお、必要に応じて、無通電時は閉鎖状態にロックさせることも可能です。

上位システムとの連携

無電圧接点信号を介し、上位システムの管理装置から、ゲート通過制御(通行OK/通行不可)、通路方向切り替え、利用時間の設定、扉一斉開放、入出場者数集計などの制御が行えます。

他社の上位システムとの連携

上記の通り、無電圧接点信号により、他社の上位システムとも容易に連携することが可能です。

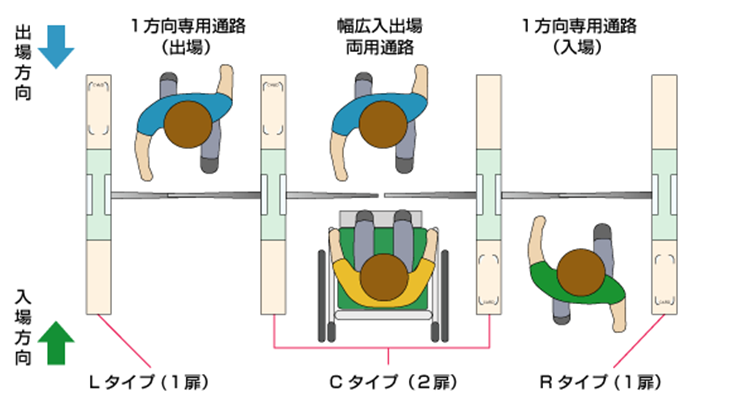

通路の構成

入場専用、出場専用、入出場両用、幅広通路の通路構成が選べます。
複数通路を構成する場合、センター機の両側に扉が付いていますので、筐体の数を最小限に減らすことができ、限られた設置スペースを有効に活用できます。
幅広通路は900mm幅を確保していますので、車椅子の方や台車で荷物を運ぶ方も通行することができます。

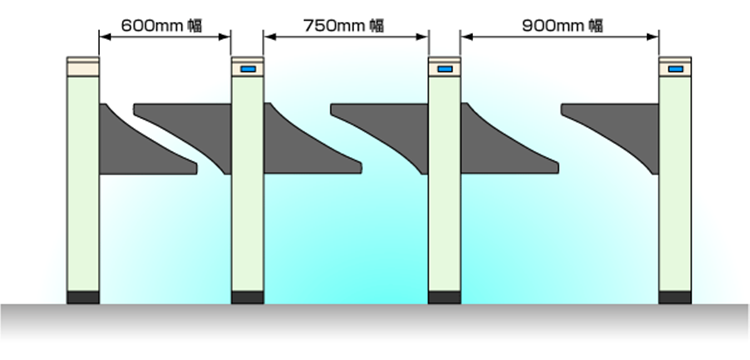

通路の構成

扉の形が三角形になっていますので、扉の特注製作を行わなくても、
600mmから900mmの範囲で自由に通路幅を決めて設置することができます。

通路の構成

オプション機能

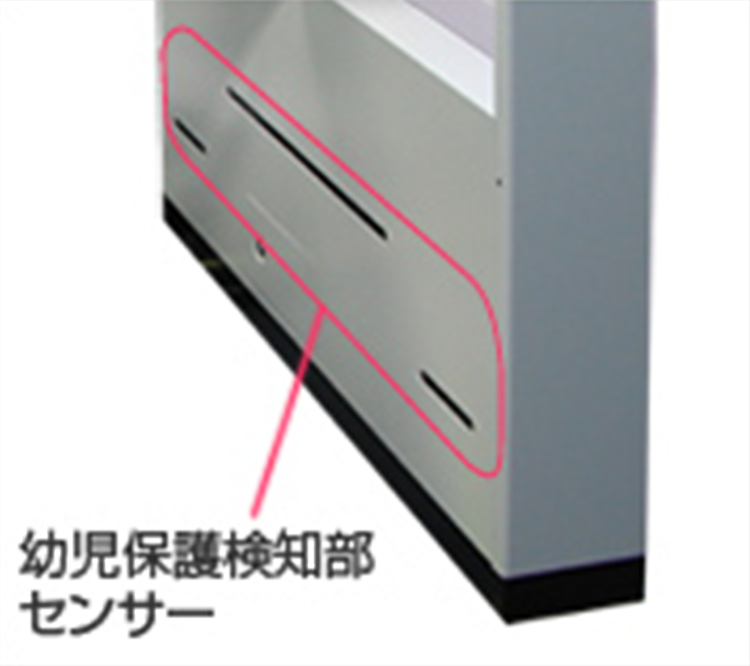

幼児検知機能

幼児検知機能幼児検知機能は、筐体上部の人間検知センサーで検知できない背丈の人がゲート内に進入し、幼児保護検知部のセンサーが検知した場合に、幼児が進入したと判断して、安全のために扉の動作を停止させる仕組みです。標準仕様では、同様に筐体上部の人間検知センサーで検知できない体勢でかがみ込みながら人が進入したときには、不正進入と判断するすべり込み検知機能を搭載しています。なお、幼児検知機能とすべり込み検知機能の両方を搭載することはできません。

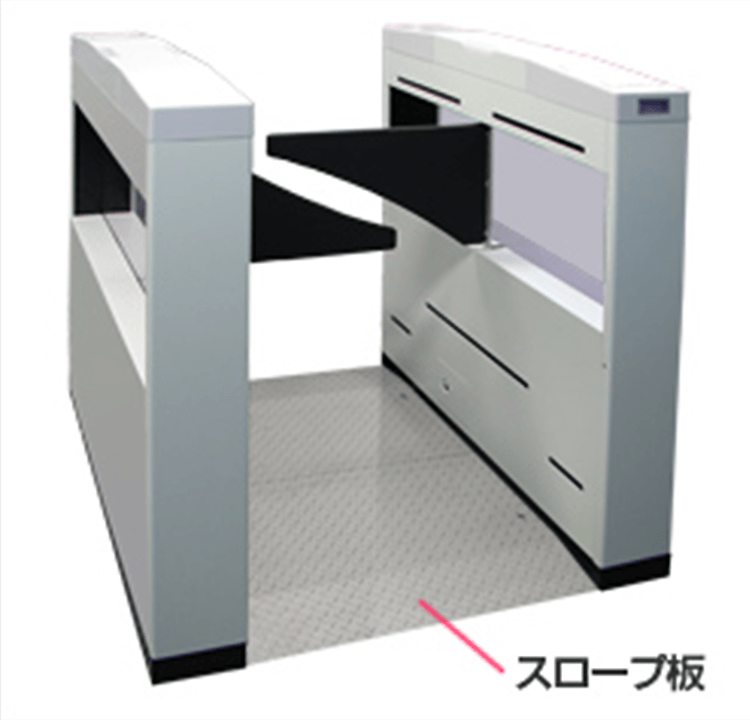

スロープ板(据え置き設置用)

スロープ板(据え置き設置用)アンカー打ちなどの大掛かりな床の施工工事ができない場所に設置する場合は、スロープ板を使用してゲートを据え置き設置できます。スロープ板は、網目仕上げのステンレス製です。なお、スロープ板を使用するときの通路幅は、600mmまたは900mmのいずれかになります。

遠隔操作BOX

遠隔操作BOX係員の方がリモコン操作でセキュリティゲートの操作を行う装置です。設置場所毎に1通路のみに限定して使用します。また、同様の機能をセキュリティゲート筐体内へ組込むことも可能です。

・扉の緊急開放
・通路方向切替(指定通路毎)

他社製カードR/W搭載対応

他社製カードR/W搭載対応カードR/W部には、当社製の標準型カードR/Wだけでなく、お客さまにて運用されているICカードの種類に合わせ、他社製のカードR/Wを搭載することが可能です。また、バーコードや接触式カードのリーダーも搭載できます。

仕様

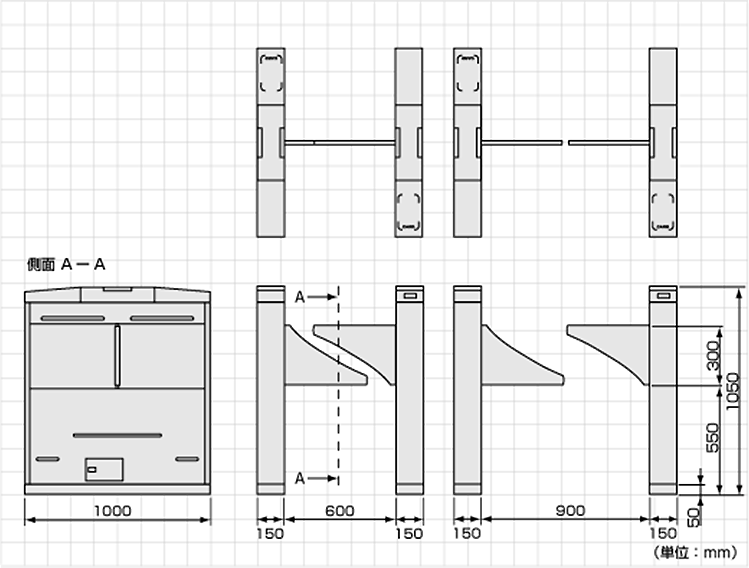

外形寸法図

TAG-8000シリーズ外形寸法図

一般仕様

電源
AC100V ±10% 50/60Hz
消費電力
待機時:40W以下、動作時:120W以下
動作環境条件
周囲温度:0℃〜40℃
相対湿度:30%〜90%(ただし、結露しないこと)
設置場所
屋内
外形寸法
上図参照
質量
Rタイプ(1扉):65kg以下
Cタイプ(2扉):68kg以下
Lタイプ(1扉):61kg以下

機能・性能

使用媒体
非接触ICカード(標準)
バーコード・接触式カード(オプション)
カード検知距離
最大約10cm
処理能力
約25人/分(通常通過モード)・約50人/分(連続通過モード)
人間検知方式
赤外線ビーム方式
通信機能
無電圧接点
