乗り越し・乗り継ぎなどの精算業務を自動化する、
コストパフォーマンスに優れたスタンダードな自動精算機

ICカード対応の乗り越し・乗り継ぎ精算機。不足した運賃を算出し、精算券を発行する精算業務、行き先の駅の措定により不足した運賃を算出し、区間変更券を発行する乗り継ぎ精算業務を自動化します。
接客部にはわかりやすい大型液晶タッチパネルディスプレイを搭載。
スラントタイプの接客部を採用し、高齢者やお子様、おからだの不自由な方など、すべてのお客様に使いやすさを配慮しています。

特長

硬貨の混合補給(誤補給防止機能)

硬貨の混合補給(誤補給防止機能)硬貨装置内での補給振り分け機構により金種分けが行なわれるため、準備金カセットに金種混合の状態で補給が可能です。

発売動作中の硬貨補給

硬貨の入出金経路と補給経路に搬送路を分離したため、接客動作中の硬貨混合補給が可能です。

使う人に優しいユニバーサルデザイン

使う人に優しいユニバーサルデザイン多くのお客さまに簡単にご利用いただけるように、分かりやすいタッチパネル画面レイアウトを採り入れ、硬貨・紙幣・カード投入口、操作ボタンを配置しました。また、これらは、車椅子に座ったままでも、手が届く範囲で操作することができます。もちろん、目が不自由な方のために、点字やテンキーボタンも搭載しました。
機能的には、多種類の券の発行のために、押しボタン式のファンクションボタンも追加できます。

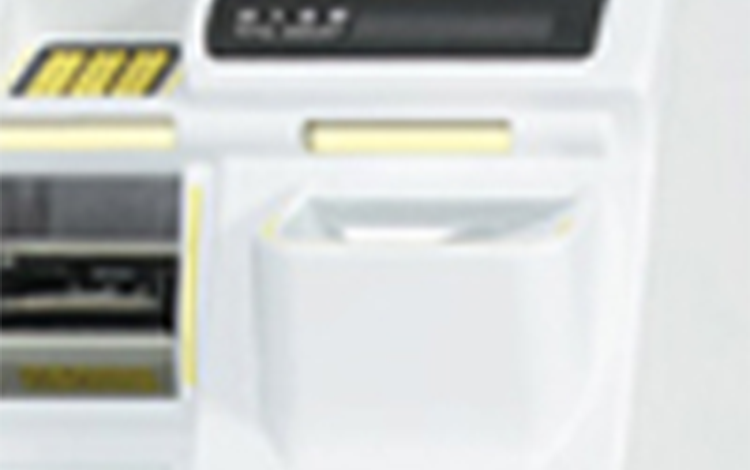

大型で入れやすい硬貨投入口

大型で入れやすい硬貨投入口硬貨投入口は受け皿タイプの形状としました。従来のように硬貨をわざわざ縦に揃えなくても、握ったものをジャラリとそのまま投入できます。

親切な音声案内機能

お客さまの操作は、音声案内でわかりやすくエスコートします。

環境設計

リサイクル材の積極的な採用や、省電力設計など、環境にも配慮しています。

機能・性能

乗り越し精算と乗り継ぎ精算両方に対応可能

普通乗車券、回数券、定期券、磁気カード、ICカードそれぞれの券について、乗り越し・乗り継ぎ精算が可能です。

ICカード対応

全国の各事業者様にて運用しているICカードに対応できます。

4種類の紙幣が使用可能

1000円、2000円、5000円、10000円の4種類の紙幣が使用でき、この内お客さまが挿入した1000円、2000円、5000円紙幣は、釣札として循環利用されます。紙幣の挿入・釣札の払出しは、複数枚を一括して行います。

接客部液晶表示タッチパネル衝撃対策

タッチパネル・アクリル板・液晶表示器の取付け方法の工夫により、いたずらなどでタッチパネル部を叩かれた場合にその衝撃を軽減する構造を採用しました。

釣銭盗難対策

接客部の硬貨返却口へ透明カバーを取付けていますので、ガムなどを使用した釣銭盗難を未然に防止できます。

遠隔運用への対応

無人コーナーでの遠隔操作やリモートメンテナンス対応を考慮した、信頼性の高い機器です。

外形寸法図

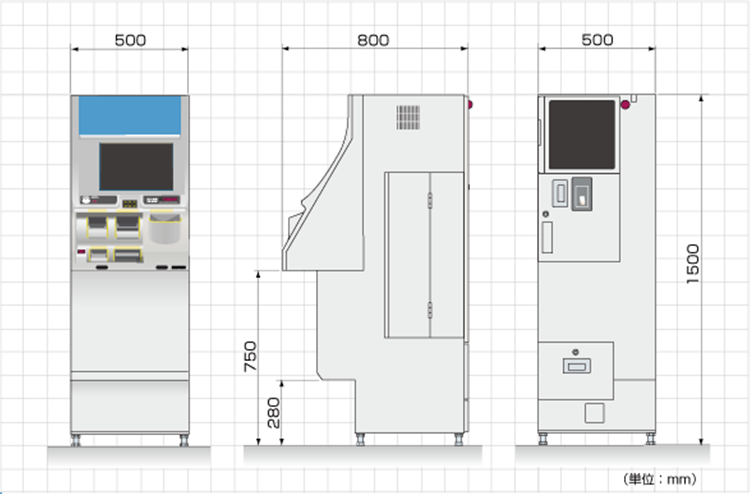

自動精算機 TFQシリーズ外形寸法図

仕様

一般仕様

型式
TFQ-□□□□□□
電源
AC100V±10% 50/60Hz
消費電力
待機時 300W以下/動作時490W以下(注)
外形寸法
幅:500mm × 高さ:1500mm × 奥行:800mm
質量
約380kg(注)
環境条件
周囲温度:0℃〜40℃
相対湿度:30%〜80%(但し、結露しないこと)
(注)消費電力・質量は、搭載するユニット数により異なります。

機能・性能

入金可能貨幣
10円・50円・100円・500円硬貨
1000円・2000円・5000円・10000円紙幣
貨幣投入方式
複数枚一括投入方式
出金可能貨幣
10円・50円・100円・500円硬貨・1000円・2000円・5000円紙幣
使用可能カード
磁気カード、ICカード
精算可能乗車券
普通乗車券・回数券・定期券・磁気カード・ICカード

導入事例

ただいま製品導入事例の掲載はございません。
