特長

軽量・コンパクトだから省スペースへの設置が可能

従来のCH-Nシリーズと同等機能で軽量・コンパクト化。省スペースへの設置が可能です。

用途に応じて3種類の硬貨容量に対応

用途に合せ３種類の硬貨容量からお選びいただけます。（CH-Nシリーズより増量タイプが追加されました。）

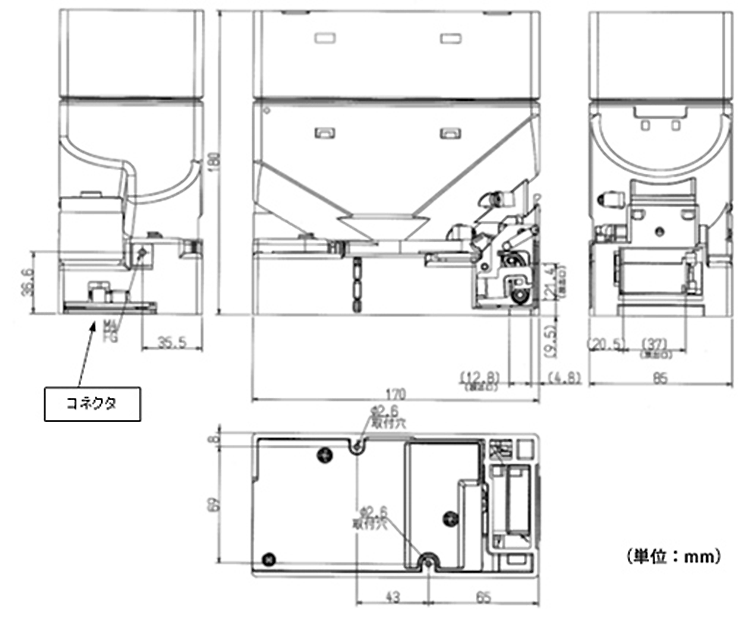

外形寸法図（図は中容量タイプ）

オプション機能

専用の制御基板搭載でさらに機能性UP

専用の制御基板（オプション）を搭載すれば簡単な回路で操作できます。また、機能も充実しています。

リトライ機能

未放出が発生した時にキャリングディスクを逆転させ、硬貨の噛み込みやブリッジ状態の解除動作を行い、再度放出動作に移るリトライを行います。

自己診断機能

デバイス、センサ異常を自己検知します。

可動フラッパ

可動フラッパ搭載により２方向（通常払い出し／回収等）に放出口を切替えます。

仕様

一般仕様

外形寸法

横幅：85mm
高さ：
・小容量：124mm
・中容量：180mm
・大容量：292mm
奥行：170mm

媒体サイズ

直径：Φ15.5mm～Φ29mm
厚さ：t1mm～t3.3mm

電源・電圧

DC24V±10％

消費電流

待機時：約0.02A～0.2A
モータ動作時最大：約0.5A～3.0A
モータ起動時：約1.8A～3.0A（30ms以下）

通信仕様

RS-232C準拠（オプション基板搭載時）

質量

約1.0kg（オプション非搭載時）

機能・性能

硬貨収容枚数

1円、5円、10円、50円、100円硬貨用
・小容量：約400枚
・中容量：約1,000枚
・大容量：約1,500枚
500円硬貨用
・小容量：約250枚
・中容量：約500枚
・大容量：約1,200枚

硬貨払出速度

1円～100円：約8枚／秒以上
500円：約6枚／秒以上

ニアエンド検知 保有残量

500円以外：約15枚～45枚
500円：約10枚～30枚
