震災時のすばやい初動体制は、
正確な震度情報のキャッチから
気象庁検定品

大きな地震が起きる前の小さな縦揺れ(P波)を瞬時に捉え、その後に到達する大きな横揺れ(S波)を予測して危険を知らせます。
専用のキャリングケースに収納して、簡単に持ち運びができますので、建設工事現場に一時的に設置したり、地震被災地の危険な復旧現場で余震による二次災害から救助隊員を守るなど、PSキャッチャーは様々なシーンで活躍します。

特長

ポータブルな地震計

ポータブルな地震計専用のキャリングケースに入れて、持ち運びが可能です。

特殊な設置工事は不要

現場に運んで、簡単な設置調整を行えば、すぐに観測を開始できます。

気象庁検定品

計測震度計として、気象庁検定に合格しています。

早期地震検知機能

早期警報用地震計における地震諸元推定アルゴリズム仕様(財団法人鉄道総合技術研究所と気象庁の共同特許)に基づく演算機能を搭載しています。

震度リアル演算方式による情報処理の高速化

震度演算を1秒単位で行い、S波到達時の地震警報を即時に発報します。
(当社独自:特許 第3241486号)

大音量の回転灯付き警報部

最大108dBの大音量と回転灯で即座に危険を知らせます。

大容量コンパクトフラッシュカード(最大16GB)を実装可能

コンパクトフラッシュカードに地震情報や波形データの長時間記録が行えます。パソコンでのデータ分析などに活用できます。(標準添付品は256MB)

軽量化

当社従来品に比べ、総質量14kgの軽量化を実現しました。

視認性向上

高輝度液晶表示の採用により、屋外での視認性が向上しました。

信頼性向上

処理部も防水構造(防沫形)となり、装置全体として防水構造としました。

メンテナンス性向上

バッテリおよび時計用コイン電池は10年間交換不要となり、メンテナンス性が向上しました。

無線警報装置の採用

無線警報装置の採用有線の警報装置に加え、救助隊員等が装着できる携帯型の無線機(シルウォッチ、キューブライト)にも対応しています。(オプション)

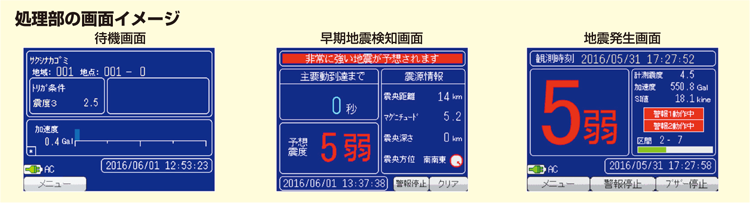

処理部の画面表示イメージ

処理部の画面表示イメージ

機器接続イメージ

STR-121機器接続イメージ

オプション機能

表示機器

専用のキャリングケースへコンパクトに収納することができます。

専用のキャリングケースへコンパクトに収納

【表示機器】早期警報盤 IP-361

【表示機器】早期警報盤 IP-361
  • 早期地震検知情報受信時、予想震度と本震到達までの時間を表示します。
  • 到達までの予想時間は1秒ごとにカウントダウンして0まで表示します。
  • 予想される地震の規模について音声ガイダンスを行います。
  • 外形寸法:(W)230mmx(H)300mmx(D)70mm

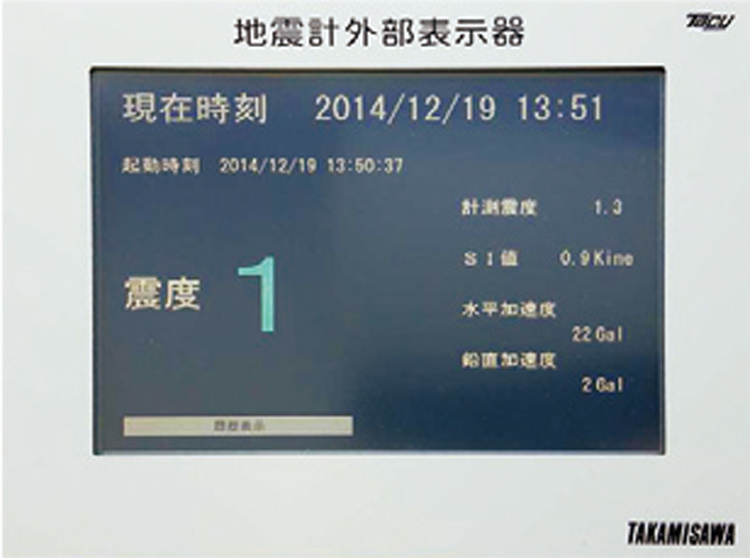

【表示機器】外部表示機 DAM-353

【表示機器】外部表示機 DAM-353
  • 地震発生時刻、現在時刻、震度階(10段階)、および最大加速度を表示します。
  • 外形寸法:(W)380mmx(H)280mmx(D)115mm

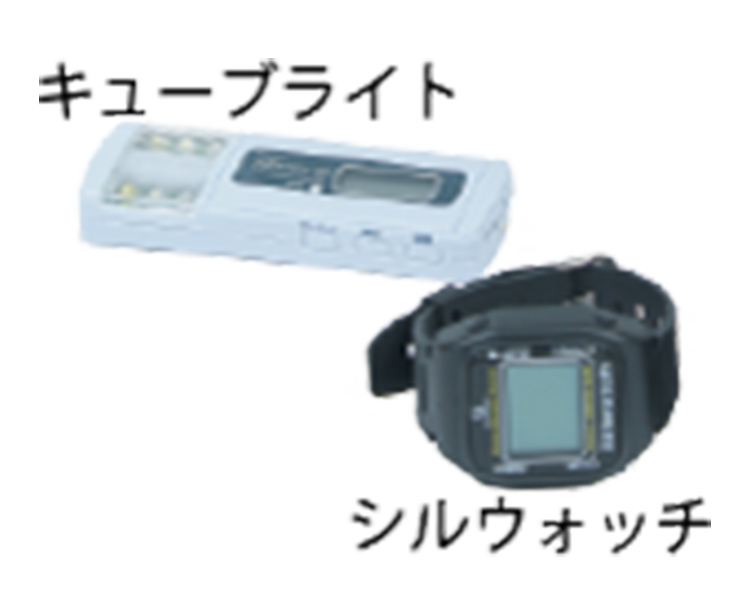

【表示機器】無線警報装置 ALU-121-1

【表示機器】無線警報装置 ALU-121-1
  • 救助隊員等が装着できる携帯型の無線機として利用可能です。
  • シルウォッチは文字、振動にて通知します。
  • キューブライトは文字、振動、音、光にて通知します。

仕様

外形寸法図

STR-121外形寸法図

一般仕様

計測部 SAS-121
感震器
測定最大加速度
±3000gal
分解能
0.63mgal
測定成分
3成分(X,Y,Z)
A/D変換部
変換器
ΔΣ型24ビット
サンプリング周波数
100Hz
周波数特性
0〜20Hz
ダイナミックレンジ
132dB以上
サンプリング同期
高精度内部時計に同期 (内部時計はGPSにより校正)
一般仕様
電源
DC15V(処理部より供給)
消費電力
約2.2W
動作環境条件
周囲温度:−20℃〜+60℃
相対湿度:90%以下(結露しないこと)
防水性
JIS C 0920 保護等級7(防浸型)
外形寸法
φ222mm×(H)184〜194mm(脚高さ調節時)
質量
4kg
処理部 STR-121
一般仕様
電源
AC100V±10V 50/60Hz
消費電力
待機時:20W
警報動作時:42W
電源バックアップ時間
約3時間(内蔵充電池)
動作環境条件
周囲温度:−10℃〜+50℃
相対湿度:90%以下(結露しないこと)
外形寸法
幅:300mm×高さ:250mm×奥行:218mm
防水性
JIS C 0920 保護等級4(防沫型)
質量
8.5kg
警報部 ALU-121-0
一般仕様
音圧
最大108dB(1m前方)
電源
DC12V(処理部より供給)
消費電力
12W
動作環境条件
周囲温度:-25℃〜+55℃
相対湿度:90%以下(結露しないこと)
防水性
JIS C 0920 保護等級6(耐水型)
外形寸法
幅:223mm×高さ:276mm×奥行:137mm
質量
2.7kg
キャリングケース仕様
一般仕様
外形寸法
幅:686mm×高さ:357mm×奥行:485mm
質量
7.0kg

機能・性能

処理部 STR-121
気象庁検定
震度7対応認定品(気象庁指定のアルゴリズム計算による)
演算部演算内容
地震観測時刻、震度階級、計測震度、最大加速度卓越周期、SI値、早期地震検知情報
震度階級
震度0、1、2、3、4、5弱、5強、6弱、6強、7(10段階)
起動方式
トリガレベル方式 (計測震度、3成分加速度、SI値より選択)
記録部媒体
256MB CFカード(最大16GB実装可能)
表示部
5.7型 65,536色TFTカラー液晶ディスプレイ
操作部入力方式
タッチパネル

導入事例

ただいま製品導入事例の掲載はございません。
