ダムや水門、橋梁、ビル、工場など
大規模安全管理に
気象庁検定品

1台の処理部に複数の計測部を接続可能。
通信インターフェースを利用して、様々なシステム構築を可能にした気象庁検定対応の強震計測装置です。

特長

大規模構造物に最適

国土交通省が推奨する強震計測装置の仕様に基づいて設計され、ダム、水門、橋梁、ビル、工場、公共施設、ライフラインなどの構造物に最適です。

広範囲なデータを高精度で計測

計測部には、24ビット分解能デルタシグマ型A/Dコンバータを採用、130db以上の高ダイナミックレンジを実現し、広範囲な計測データが高精度で得られます。

複数の計測部を接続可能

1台の処理部に最大3台(9チャンネル)の計測部を接続し、地震動の加速度を計測して、計測震度、SI値、加速度応答値、速度応答値、水平及び鉛直成分の最大加速度等の算出を行うとともに、演算データや地震波形を表示、印刷、記録する機能と、そのデータを上位システムに通報するための通信機能を備えています。

シーンに応じた判定機能

複数計測部の計測データを基に、AND、ORの条件判定出力が可能です。3台の計測部を接続した場合は、多数決判定(2 out of 3)が可能です。

外部通信出力

外部通信出力としてイーサネットポート及びシリアルポートを有します。

外部表示器用データ通信出力

外部表示器用データ通信出力としてシリアルポートを有します。

自己診断機能

自己診断機能を有し、手動、リモート操作及び定期的な自動診断が可能です。

2GBのコンパクトフラッシュカードに対応

2GBのコンパクトフラッシュカードに対応し、地震情報、波形データの長時間記録が可能です。

USBポート

USBポートを有し、観測したデータをUSBメモリで取得可能です。

GPSレシーバによる時刻校正機能

GPSレシーバによる時刻校正機能を有し、時刻精度の高い計測データが得られます。

内蔵プリンタ

内蔵プリンタを搭載し各種設定情報、地震情報が印刷可能です。

内蔵バックアップバッテリ

内蔵バックアップバッテリにより停電時2時間以上の動作が可能です。

タッチパネル型カラー液晶ディスプレイ

タッチパネル型5.7インチカラー液晶ディスプレイを搭載し、対話形式によるデータ表示や設定操作が可能です。

気象庁検定品

計測震度計として、気象庁検定に対応することが可能です。

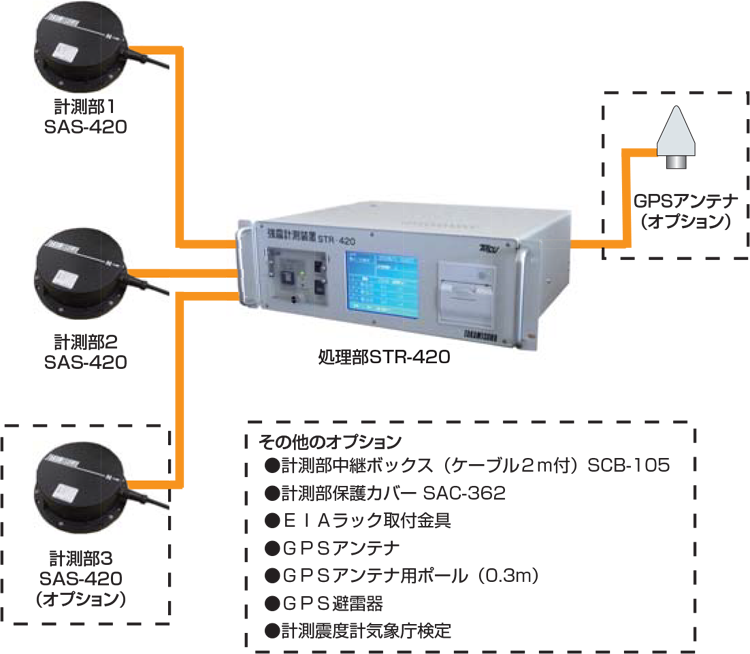

システム構成例

STR-420システム構成例

仕様

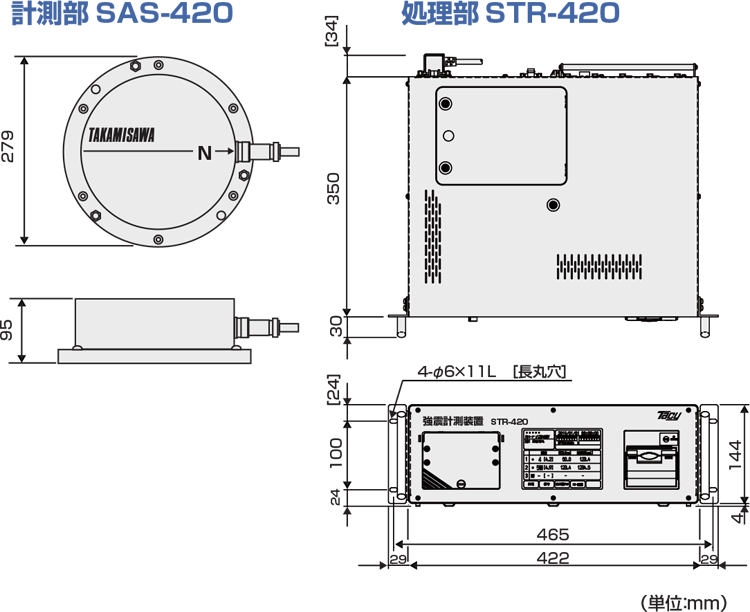

外形寸法図

STR-420外形寸法図

一般仕様

計測部SAS-420
感震器
検出器方式
フォースバランスサーボ型加速度センサー
チャンネル数
3成分(水平 2成分、鉛直 1成分)
加速度測定範囲
水平成分 4000gal
鉛直成分 3000gal
センサー分解能
0.5mgal
A/D変換部
分解能
24ビット
サンプル周波数
100Hz
測定周波数
DC〜40Hz
通信部
出力方式
デジタル
伝送方式
RS-422
伝送手順
無手順
一般仕様
電源
約DC15V(処理部より供給)
消費電力
約4.5W
動作環境条件
周囲温度:-10℃~+50℃
相対湿度:100%以下(結露しないこと)
防水性
JIS-C-0920保護等級7
外形寸法(突起部除く)
径:279mm×高さ:95mm
質量
約4.6kg
保護装置
信号、電源ラインにアレスタ内臓
計測部コネクタ
16Pin 防水コネクタ
処理部STR-420
制御部
CPU
32bit CPU
RAM
256MB
計測部接続数
最大3台 (標準:2台 3台目:オプション)
起動・停止部
起動検出方式
計測部毎に3成分合成加速度の起動レベル超過判定
地震判定方式
各計測部の判定結果に対しAND又はORが設定可能
起動周波数範囲
0.05~5.0Hz(-3dB)、0.30~10.0Hz(-3dB)から選択
ハイパス-6dB/oct、ローパス-12dB/oct
時計部
校正方式
GPS時刻による補正機能有り (GPSアンテナはオプション)
校正時精度±5msec以内
記録部
媒体
2GB CFカード
外部出力
出力種別
RS-232C×1、RS-422×1
LAN×2、USB×1
表示部
ディスプレイ
タッチパネル付カラーLCD(5.7インチ)
解像度
640×480ドット
印刷部
記録内容
観測時刻、震度階、鉛直成分最大加速度、水平成分合成最大加速度、3成分合成最大加速度、計測震度(気象庁方式アルゴリズム準拠)、SI値(国土交通省方式)
記録方式
感熱ラインドット方式
一般仕様
電源
AC100V±10% 50/60Hz 単相
消費電力
40W(計測部3台接続、非充電時)
85W(計測部3台接続、充電時最大)
停電対策
停電補償動作2時間以上(計測部2台接続時)
動作環境条件
周囲温度:0℃~+40℃
相対湿度:90%以下(結露しないこと)
外形寸法(突起部除く)
幅:422mm×高さ:144mm×奥行:350mm
質量
約8.7kg
