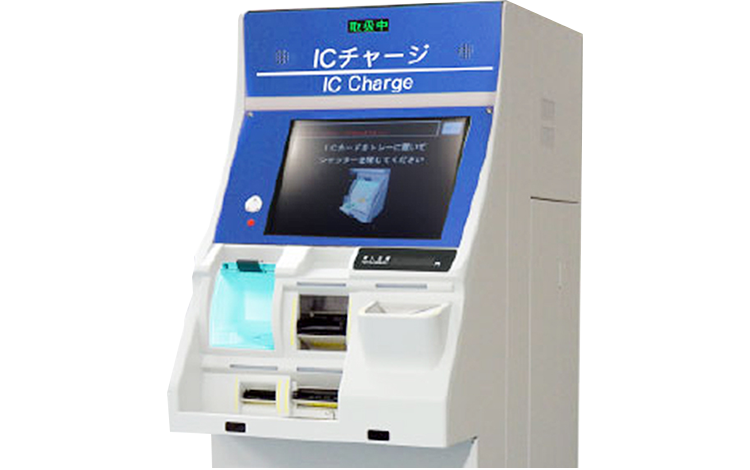

パスケースから出さずに
チャージOK。
硬貨によるチャージも可能。
券売機としての機能も追加できます。

ICリード/ライト部にシャッター機構を採用、書き込み中のセキュリティ確保とチャージ書き込みミスを防ぎます。パスケースから出さずにチャージもOK。
硬貨によるチャージも可能。接客表示部のわかりやすい表示で、ユーザーの満足度も高く、印刷ユニット搭載で領収書や乗車券の発行も可能。
券売機のバックアップ機能としての使用もでき、複合機として多様な活躍もできるマシンです。

特長

さらに人に優しいユニバーサルデザイン

さらに人に優しいユニバーサルデザイン多くのお客さまに簡単にご利用いただけるように、分かりやすいタッチパネル画面、紙幣受付・放出口・レシート放出口(証明書放出口)、ICリード/ライト部をレイアウトしました。また、車椅子のお客さまも正面から操作することができ、目が不自由な方は、点字での案内やテンキーボタンにて操作することが可能です。

硬貨によるICチャージ機能

硬貨装置を搭載し、硬貨を利用したICチャージも可能です。

テンキー入力機能

目が不自由な方のために、点字やテンキーボタンを搭載しています。

親切な音声案内機能

お客さまの操作を、音声案内でわかりやすくエスコートします。

機能・性能

ICチャージ機能

1000円、2000円、5000円、10000円の4金種紙幣及び、10円、50円、100円、500円硬貨に対応し、指定された口座の金額を積み増すことができます。

乗車証明書発行機能

接客画面に表示された乗車駅証明書ボタンを押下することにより、乗車駅証明書(エンコード付)を発行する機能を有します。

領収書発行機能

積み増しした金額の領収書を発行する機能を有します。

履歴表示機能

ICカードに保持されている履歴を接客カラー液晶に表示する機能を有します。

履歴印字機能

ICカードに保持されている履歴を印字出力する機能を有します。

接客部液晶表示タッチパネル衝撃対策

タッチパネル・アクリル板・液晶表示器のダンパーにより、いたずらなどでタッチパネル部を叩かれた場合にその衝撃を軽減します。

環境設計

リサイクル材の積極的な採用や、省電力設計など、環境にも配慮しています。

操作イメージ

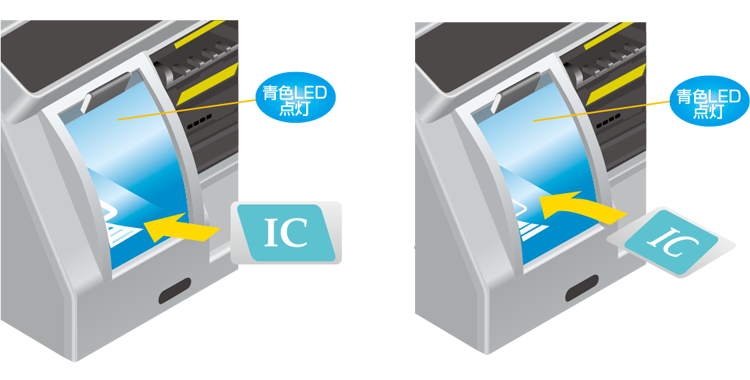

① ICカードをICリード/ライト部へ置いてください
(LED:青色点灯)

操作イメージ1

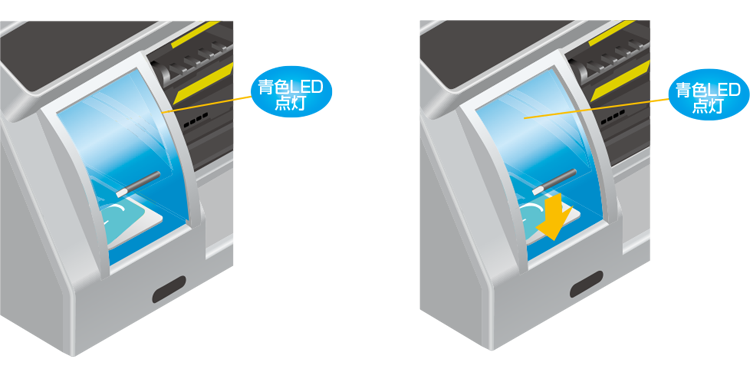

② ICリード/ライト部の扉を手で閉めてください
(LED:青色点灯)

操作イメージ2

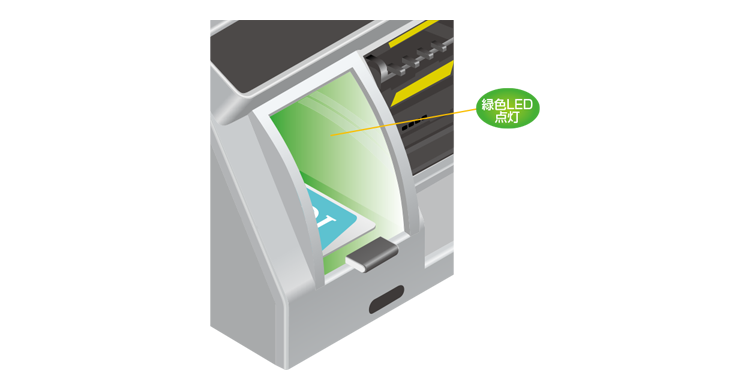

③ 扉がロックされ、ICカードへの書き込みを行います
(LED:緑色点灯)

操作イメージ3

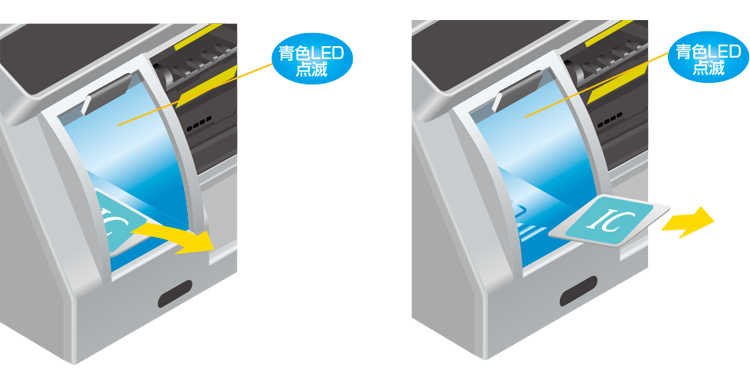

④ 書き込みが終わると扉が自動で開きますので、ICカードを取り出してください
(LED:青色点灯)

操作イメージ4

ICカードチャージ及び乗車駅証明書発行動画

本機は、ICカードを定期入れや、お財布に入れたままでもICカードへのチャージ及び、乗車駅証明書の発行が可能です。
以下のページでICカードのチャージと乗車駅証明書の発行の様子が動画でご覧になれます。

製品導入事例:ICチャージ機 VTQ-100

外形寸法図

ICカード入金機 VTQ-200形寸法図

仕様

一般仕様

型式
VTQ-2□□
電源
AC100V±10% 50/60Hz
外形寸法
幅:500mm × 高さ:1500mm × 奥行:800mm
質量
約330kg
環境条件
周囲温度:0℃〜40℃
相対湿度:30%〜85%(但し、結露しないこと)

機能・性能

チャージ可能媒体
ICカード・(ICカード機能付携帯電話)
入金可能貨幣
1000円・2000円・5000円・10000円紙幣
10円・50円・100円・500円硬貨
紙幣投入方式
複数枚一括投入方式
出金可能貨幣
1000円・2000円・5000円紙幣
10円・50円・100円・500円硬貨
