豊富なバリエーションを誇る
硬貨の払い出し装置
ユニット自体にインテリジェント機能を持ち、コイン詰まりの自動除去、リトライ等が可能。
搭載する製品に応じて仕様をお選びいただけるよう、豊富なバリエーションをご用意しています。
特長
硬貨詰まりを自動的に解除
硬貨詰りをホッパー自身が検知し、詰りを自動的に解除します。
ニアエンド検知機能
ホッパー内の硬貨残量が少なくなると、外部へ信号を出力します。
硬貨払出口切替機能
外部信号により硬貨を2方向（通常払出・回収等）に切り替えて放出することができます。
払出硬貨検知機能
払出口に取付けたフォトセンサーで硬貨を検出し、計数信号として出力します。

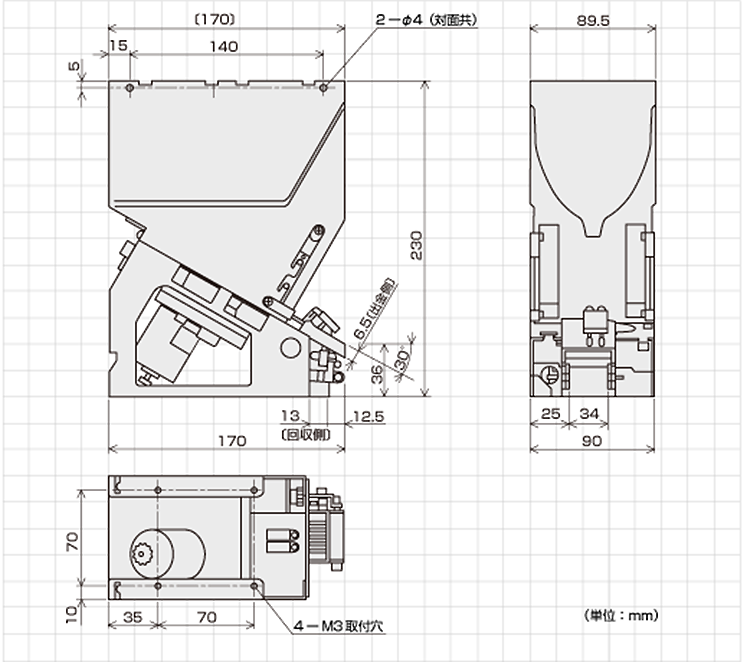

外形寸法図
仕様
一般仕様
- 型式
- 1円硬貨用：CH-N1xxxx
5円硬貨用：CH-N2xxxx
10円硬貨用：CH-N3xxxx
50円硬貨用：CH-N4xxxx
100円硬貨用：CH-N5xxxx
500円硬貨用：CH-N6xxxx - 電源・電圧
- DC24V±10％
- 消費電流
- 待機時：0.6A以下
動作時：2.0A以下 - 外形寸法
- 上図参照
- 質量
- 約1.45kg
機能・性能
- 硬貨収容枚数
- CH-N1xxxx 約1000枚・CH-N2xxxx 約1000枚
CH-N3xxxx 約1000枚・CH-N4xxxx 約1000枚
CH-N5xxxx 約1000枚・CH-N6xxxx 約700枚 - 硬貨払出速度
- 約8枚／秒以上(CH-N6xxxxのみ約6枚／秒以上)
- ニアエンド検知保有残量
- 約35枚(±20枚)
