一時利用だけでなく、
定期券での運営にも最適なゲート式駐輪場管理システム

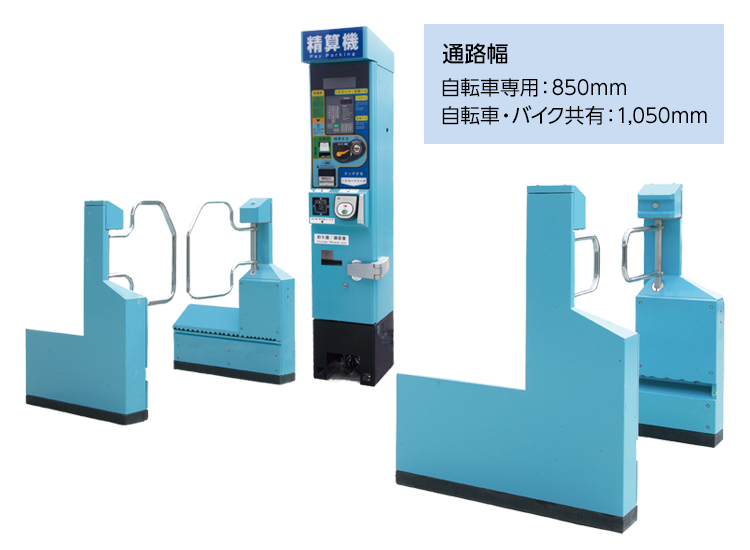

駐輪場の入口・出口にフラッパーゲートを設置した
駐輪場管理システムです。

入口・出口ゲートの動作の仕組み

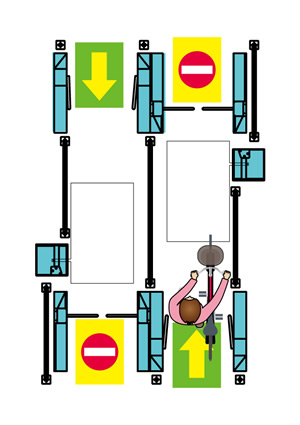

1.入口・出口ゲートは一方通行です。
ご利用のお客様は、右側の通路から自転車を押して進んでいただきます。
入口・出口ゲートの動作の仕組み

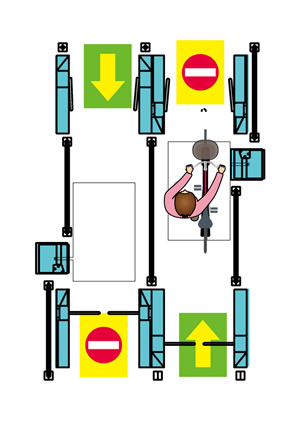

2.お客様が入口認証機・出口認証精算機を操作すると、前扉が開き、後扉が閉じます。
入口・出口ゲートの動作の仕組み

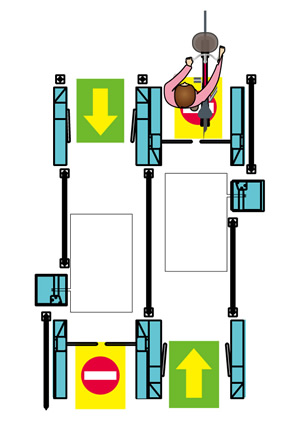

3.お客様が通過すると、前扉が閉じ、後扉が開きます。
入口・出口ゲートの動作の仕組み

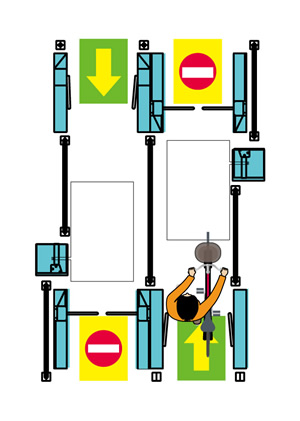

4.続いて、次のお客様が進入可能になります。
入口・出口ゲートの動作の仕組み

特長

不正進入を防止

ゲートは自転車が1台進入する毎に動作しますので、不正な進入を防止します。

ICカード対応(オプション)

オプションでSuicaやPASMOなどのICカードにも対応します。

ICカードで定期券として使用可能(オプション)

SuicaやPASMOをご利用のお客様は、それを定期券として使用できますので、別の新たな定期券を作成する必要がありません。(ISO15693 ICカード対応)

自転車とバイクの判別可能

自転車だけでなくバイクの駐輪場としても運営できます。自転車とバイクは入口認証機に連動した判別部で自動的に区別できます。

設置イメージ

フラッパーゲート式設置イメージ

基本的な操作手順

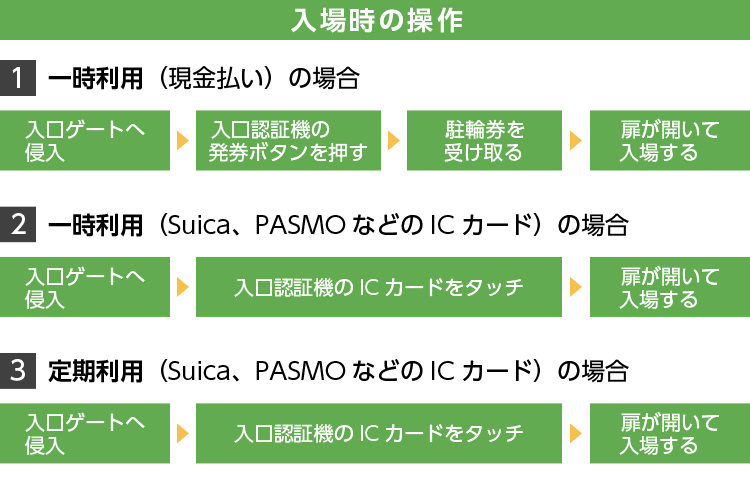

入場時の操作

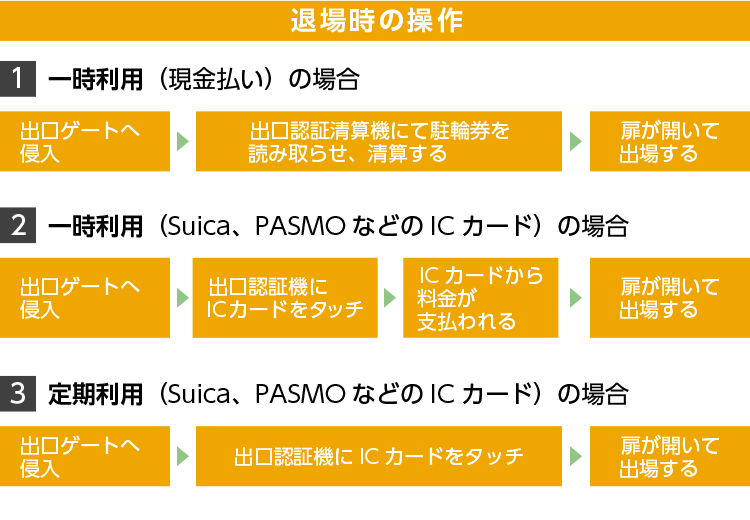

出場時の操作

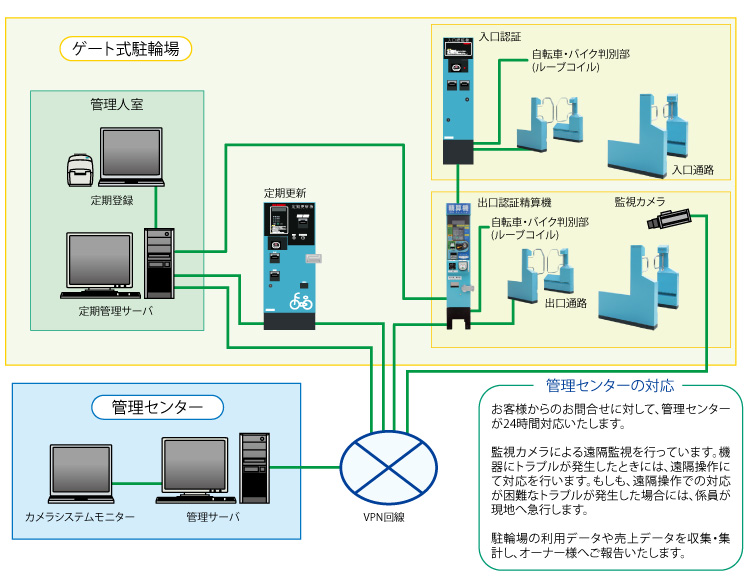

システム構成

システム構成

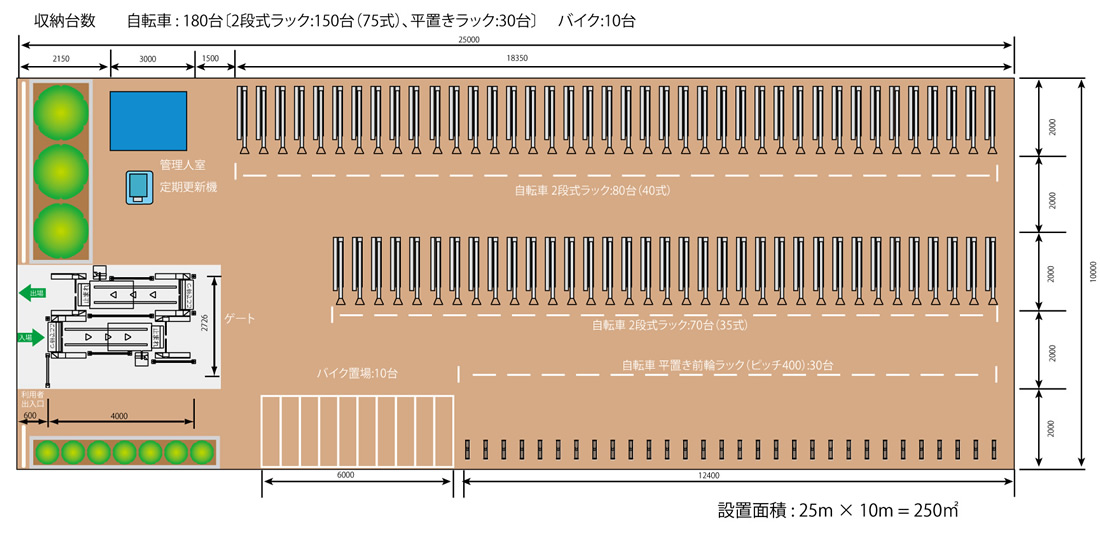

設置レイアウト例

設置レイアウト例

仕様

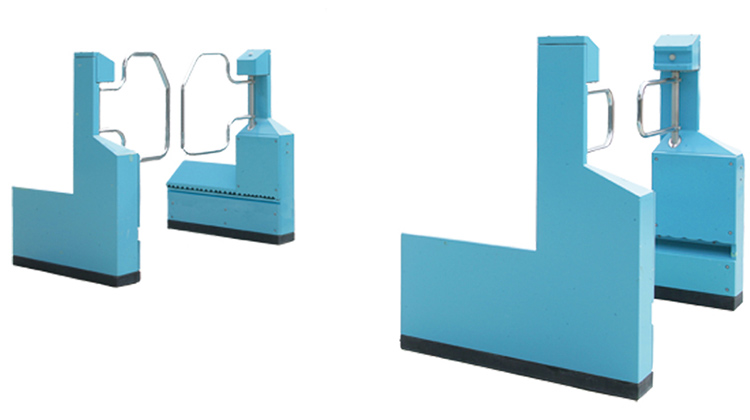

構成機器① 前扉・後扉

前扉・後扉

入口および出口の通路は前扉と後扉2セット(4台)で構成します。

前扉・後扉の仕様はこちら

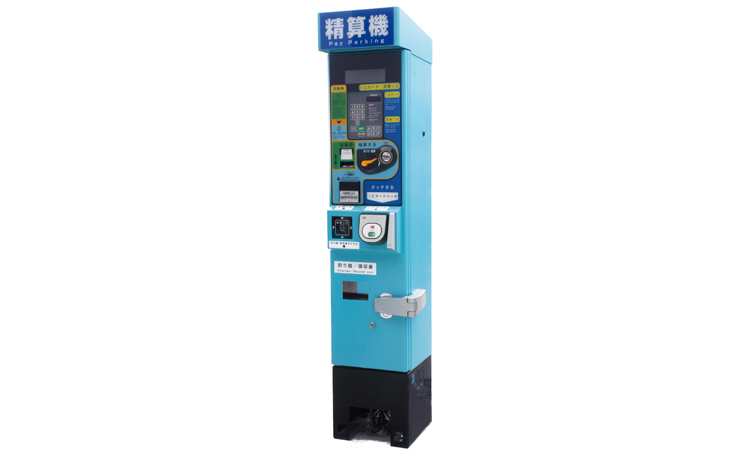

構成機器② 出口認証精算機

出口認証精算機

お客様が駐輪場から出るときに駐輪料金の精算を行います。硬貨・紙幣だけでなく、オプションでICカード(SuicaやPASMO)での対応も可能です。

出口認証精算機の仕様はこちら

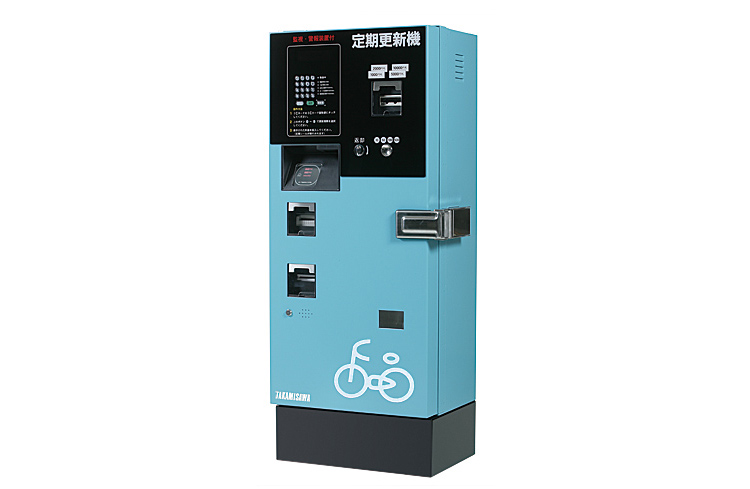

構成機器③ 定期更新機

定期更新機

お客様がご自分の操作で定期券を更新できます。硬貨・紙幣だけでなく、オプションでICカード(SuicaやPASMO)での対応も可能です。

定期更新機の仕様はこちら

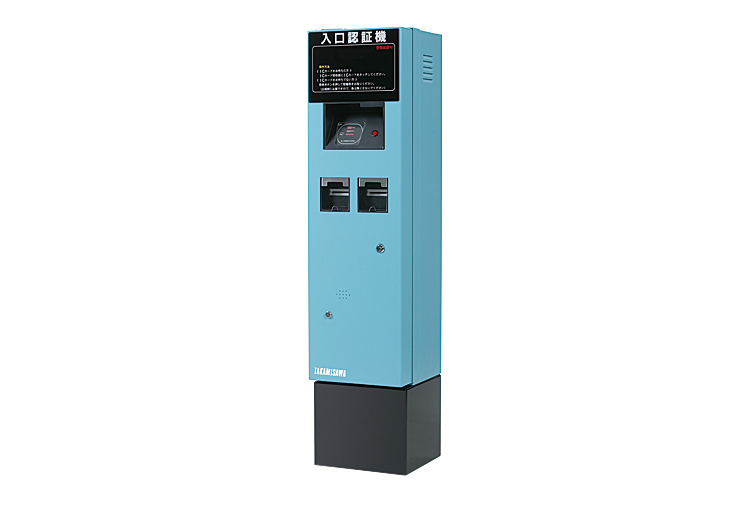

構成機器④ 入口認証機

入口認証機

お客様が駐輪場へ入るときに、ボタン操作により駐輪券を発行します。定期券およびICカード(SuicaやPASMO)での認証も可能です。

入口認証機の仕様はこちら

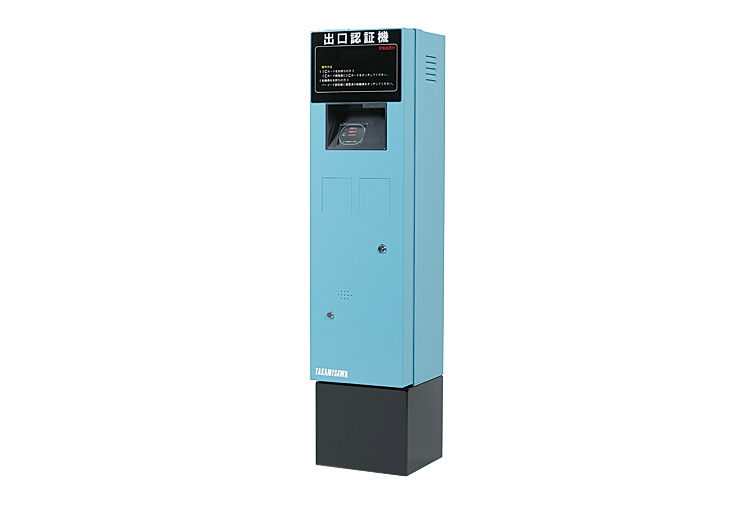

構成機器⑤ 出口認証機

出口認証機

お客様が駐輪場から出るときに、駐輪精算機で精算済み駐輪券、定期券またはICカード(Suicaや PASMO)での認証も可能です。

出口認証機の仕様はこちら

構成機器⑥ 定期登録機

定期登録機

パソコンとラベルプリンタで構成され、係員の操作により定期券の新規登録や更新、自転車貼付用ラベルの印刷を行う端末です。

構成機器⑦ 定期管理サーバー

定期管理サーバー

駐輪場の係員室に設置し、登録されている定期券情報の管理・売上集計などを行います。

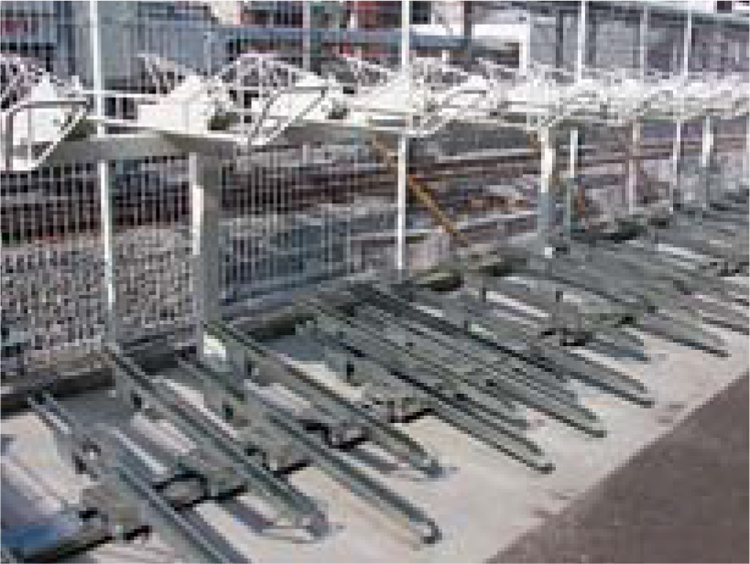

構成機器⑧ 各種自転車ラック

各種自転車ラック

輪スペースは、ライン引きで位置を指定するだけでなく、自転車ラックを設置することにより、より整然とした駐輪が可能になります。
平置きタイプ、2段ラックタイプなどの中から設置場所に最適なタイプをお選びいただけます。

一般仕様

前扉・後扉
電源
AC100±10% (50/60Hz)
消費電力
**W以下(瞬時を除く)
環境条件
周囲温度 −5℃〜45℃
相対湿度 30〜90%
(結露しないこと)
外形寸法
通路幅 850mm
幅:1150mm×高さ:1250mm×奥行:950mm
通路幅 1050mm
幅:1350mm×高さ:1250mm×奥行:950mm
質量
1筐体 80kg以下(架台含む)
設置方法
アンカー設置
出口認証精算機
電源
AC100±10% (50/60Hz)
消費電力
150W以下(瞬時を除く)
外形寸法
幅:452mm×高さ:1810mm×奥行:440mm
(突起部は含まない寸法)
質量
120kg(オプション別)
環境条件
周囲温度 −5℃〜40℃
相対湿度 30〜90%(結露しないこと)
設置方法
アンカー設置
定期更新機
電源
AC100±10% (50/60Hz)
消費電力
140W以下(瞬時を除く)
外形寸法
幅:600mm×高さ:1500mm×奥行:440mm
(突起部は含まない寸法)
質量
175kg(オプション別)
環境条件
周囲温度 −5℃〜40℃
相対湿度 30〜90%(結露しないこと)
設置方法
アンカー設置
入口認証機
電源
AC100±10% (50/60Hz)
消費電力
150W以下(瞬時を除く)
外形寸法
幅:350mm×高さ:1500mm×奥行:360mm
(突起部は含まない寸法)
質量
周囲温度 −5℃〜40℃
相対湿度 30〜90%(結露しないこと)
設置方法
アンカー設置
出口認証機
電源
AC100±10% (50/60Hz)
消費電力
150W以下(瞬時を除く)
外形寸法
幅:350mm×高さ:1500mm×奥行:360mm
(突起部は含まない寸法)
質量
88kg(オプション別)
環境条件
周囲温度 −5℃〜40℃
相対湿度 30〜90%(結露しないこと)
設置方法
アンカー設置

導入事例

ただいま製品導入事例の掲載はございません。
