オフィスビル、データセンタ、
空港など様々な場面にマッチする
新デザインのセキュリティゲートです。

ガラス素材を基調とし入場側の透明度の高さや開放感を重視した「非対称フォルム」でハイセキュリティに対応します。
「厳格なセキュリティ機能」と「利用者を優しく迎え入れるたたずまい」「エントランスデザインとの融合」を持ち合わせたセキュリティゲートです。

特長

機能とルックスを両立させたスタイリッシュなデザイン

本体はアクリルとステンレス、鋼板素材とし、扉やその周りにクリスタルパーツを配して、独自の透明感を生み出し、入館時と退館時で全く違った印象を持つ他に見られないスタイリッシュな新ゲートとしました。

ハイフラップ対応

同筐体でミドルフラップとハイフラップのどちらも取付が可能です。

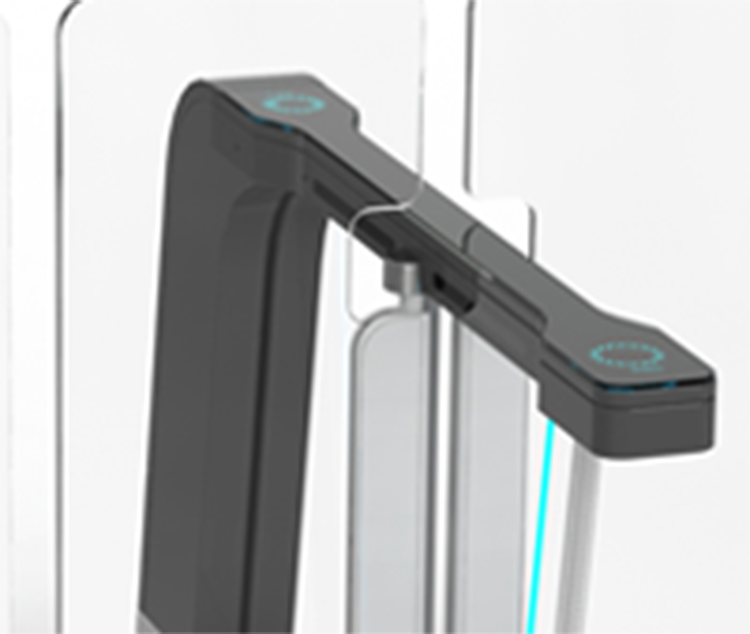

わかりやすく美しい、利用者に親切なイルミネーション

カードタッチ部と通行表示部は、青色(判定OK)・赤色(判定NG)のLED点灯で利用者に通行の可否を知らせます。
通行表示部LEDのイルミネーション色は、変更する事が可能です。

機能・性能

カード読取機能

利用者がカードリーダー部にかざしたICカードに対して、読取・照合を行います。

通路内方向検知機能

ICカードを所持しない者が通路内に進入したことを検知します。また、通路内から戻ったことを把握します。

上位システムとの連携

無電圧接点信号を介し、上位システムの管理装置からゲート通過制御(通行可/通行不可)、通路方向切り替え、利用時間の設定、扉一斉解放、入出場者数集計などの制御が行えます。

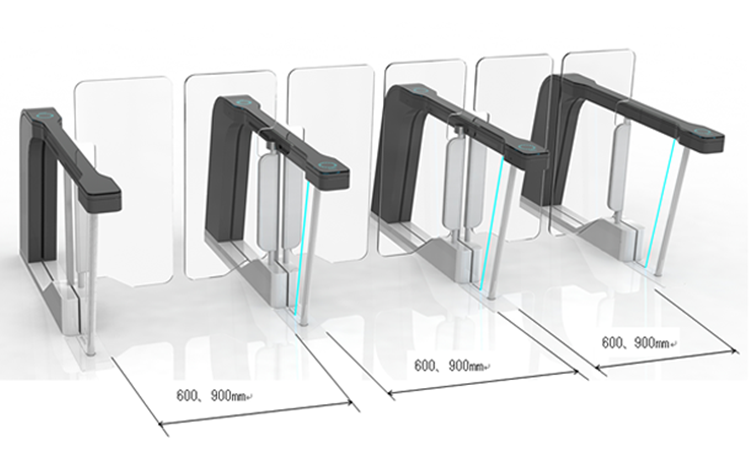

通路の構成

車椅子の方のご利用や荷物の搬出入を配慮して、通常の600mm幅通路に加え、900mmのワイドな通路を構成することができます。

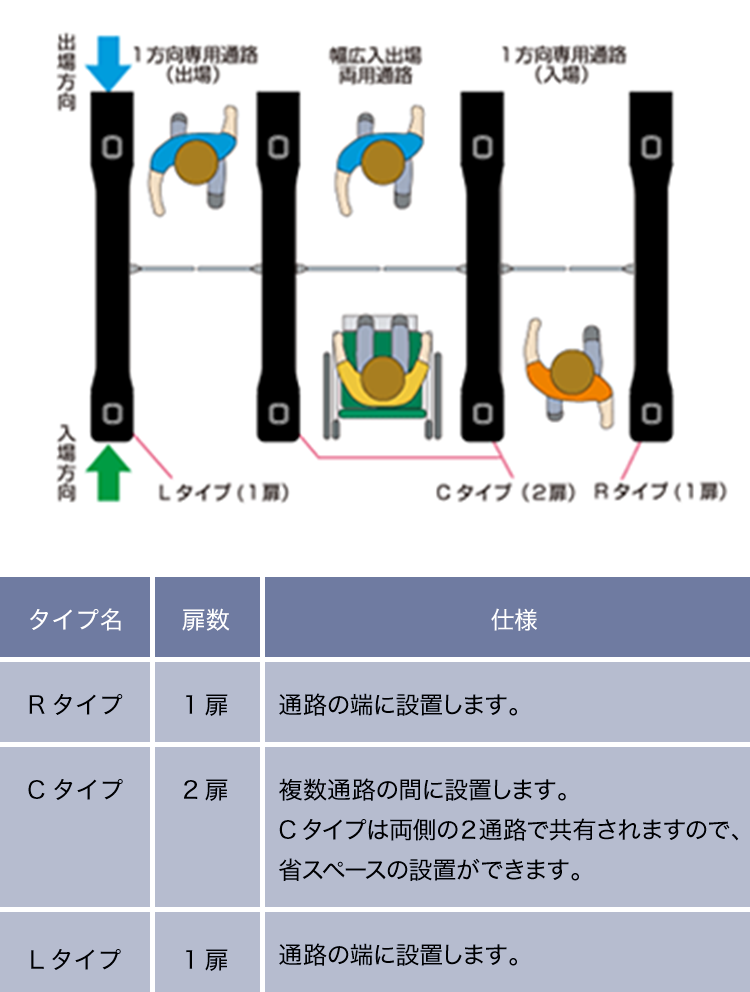

通路の構成

R、C、Lの3タイプに600mm、900mm幅通路用の扉を組み合わせることで、ロケーションに合わせてさまざまな通路を構成することができます。

通路の構成

オプション機能

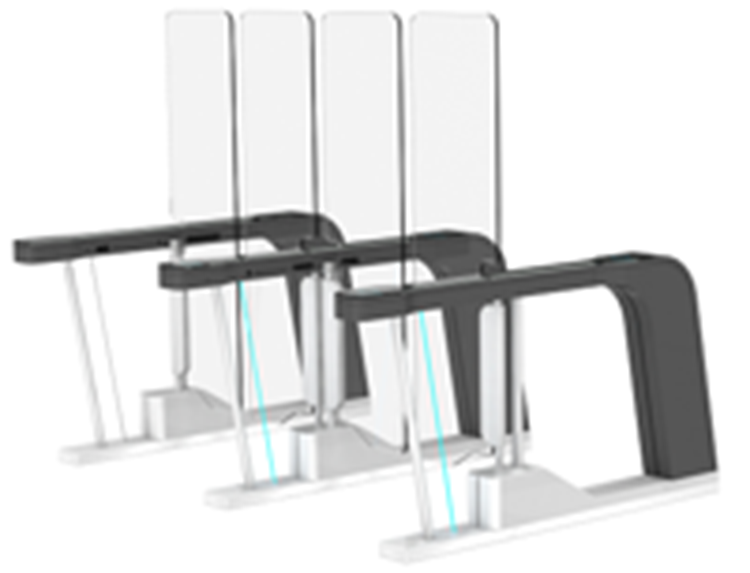

ハイフラップ

ハイフラップ無人警備ゾーンで使える(H)1800mmのハイフラップ(合わせガラス製)の選択が可能です。(通路幅は600と900mm用があります)

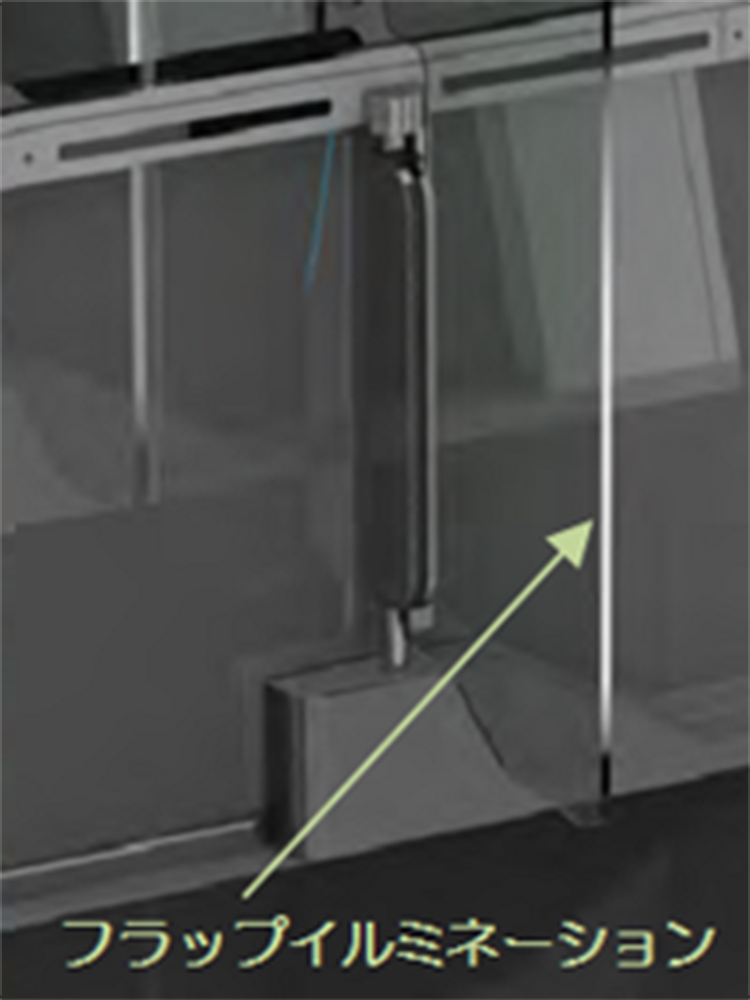

イルミネーション

イルミネーション扉のエッジをLEDライトで点灯させ通行案内と連動させることで、設置するロケーションの雰囲気に変化をもたらせることが可能です。LEDイルミネーション色は7色から設定する事が可能です。

電磁ロック

電磁ロックセキュリティ性の更なる向上のために不正侵入での強行な突破を防ぐよう、閉時の扉を機械的に固定させる電磁ロック機構を取り付ける事が出来ます。

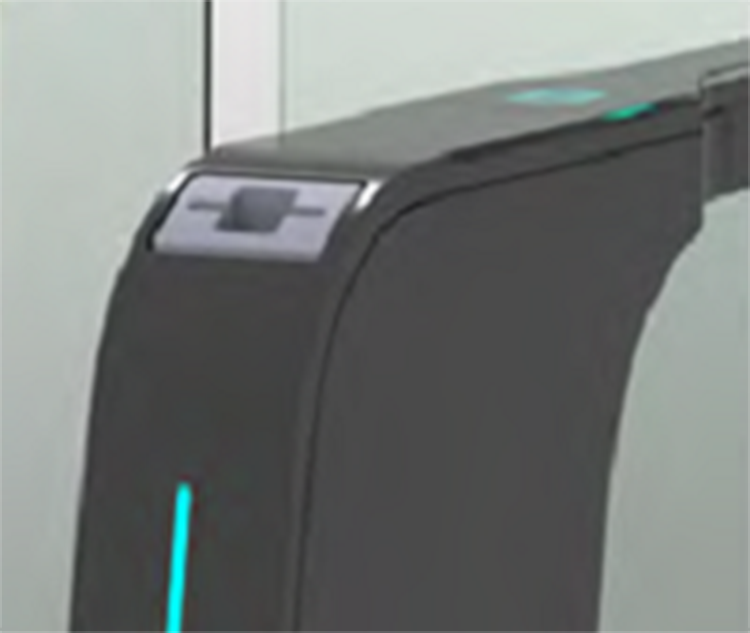

カード回収機能

カード回収機能来客者の入館用にビジターカードを発行する運用を行う場合、来客者の出場時にそのカードを回収する機能を追加することができます。係員の方の手を煩わせることなく、スマートな対応が可能となります。

他社製のカードR/W対応

他社製のカードR/W対応カードタッチ部には、当社製の標準型カードR/Wだけでなく、お客様にて運用されているICカードの種類に合わせ他社製のカードR/WやQRを搭載することが可能です。また、R/WやQRリーダーを出入口側にそれぞれ最大で各2ヶ増設搭載可能です。(IC+IC,IC+QR等)
※搭載可能なカードR/Wの寸法は、
(W)130mm以下(H)50mm以下(D)220mm以下です。
詳細仕様については、営業担当にお問い合わせ下さい。

スロープ板

床を掘り下げるなどの大掛かりな工事ができない場所では、スロープ板を使用することにより、ゲートのアンカー固定のみで設置できます。スロープ板は、ステンレス製です。なお、スロープ板を使用するときの通路幅は、600mmまたは900mmのいずれかになります。

遠隔操作BOX

遠隔操作BOX係員の方がリモコン操作でセキュリティゲートの操作を行う装置で、扉の緊急開放・通路方向切替(指定通路毎)が可能になります。

フットライト

ゲートに設置されたLEDで通路内の足元を照らすことにより、通行を安全にし、設置場所に合わせた光の演出をします。

仕様

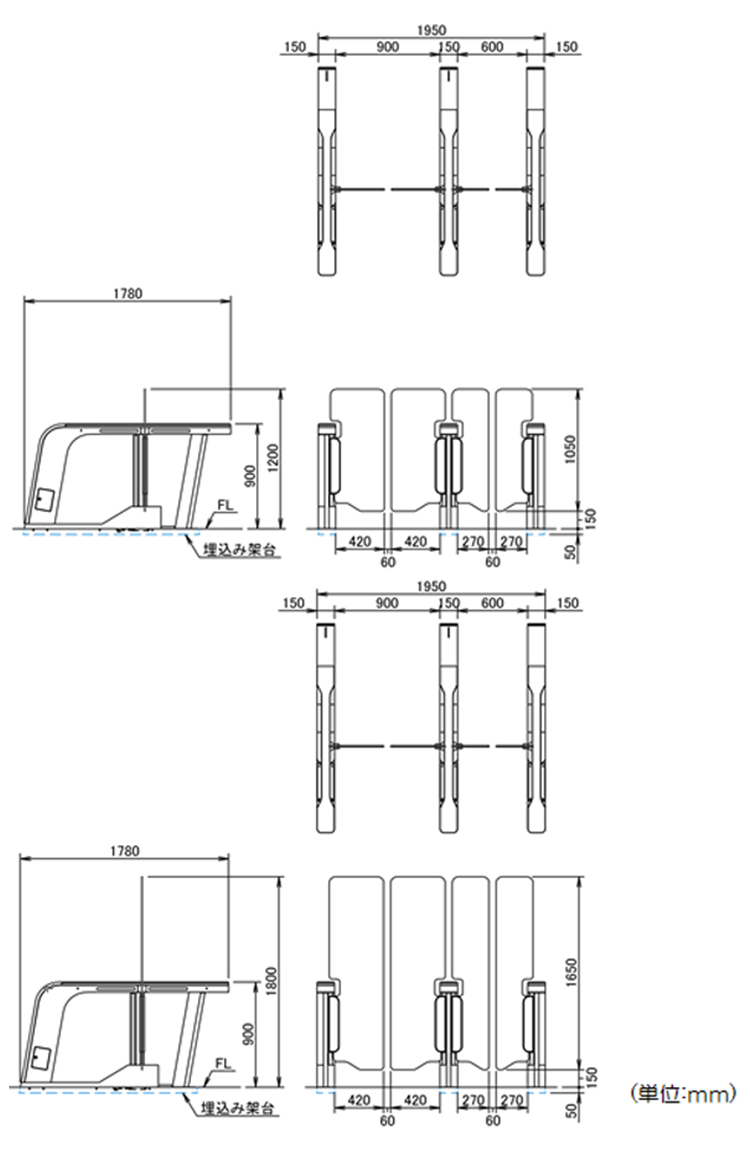

外形寸法図(架台埋め込み設置時)

外形寸法図(架台埋め込み設置時)

一般仕様

電源
AC100V ±10% 50/60Hz
消費電力
<ハイフラップ>
待機時:40W以下・動作時:40W以下(瞬時、オプションは除く)

<ミドルフラップ>
待機時:40W以下・動作時:52W以下(瞬時、オプションは除く)
動作環境条件
周囲温度:0℃〜40℃
相対湿度:30%〜90%(ただし、結露しないこと)
設置場所
屋内専用(直射日光が当たらないこと)
設置方法
架台埋込設置、アンカー固定設置
スロープ設置(オプション)
外形寸法
上図参照
質量
<ハイフラップ>
Rタイプ(1扉):150kg以下
Cタイプ(2扉):175kg以下
Lタイプ(1扉):140kg以下
(それぞれ架台込みの質量)

<ミドルフラップ>
Rタイプ(1扉):145kg以下
Cタイプ(2扉):165kg以下
Lタイプ(1扉):135kg以下
(それぞれ架台込みの質量)

機能・性能

使用媒体
非接触ICカード(標準)
処理能力
<ハイフラップ>
約10人/分(通常通過モード)・約50人/分(連続通過モード)

<ミドルフラップ>
約20人/分(通常通過モード)・約50人/分(連続通過モード)
通信方式
無電圧接点、LAN
扉開閉方式
フラッパー方式
扉材質
強化合わせガラス
