三層エアーカーテン方式、
温度制御範囲−25℃〜＋80℃の
オープン温度試験槽です。
磁気ディスク装置・プリント基板・パソコン・計測器・テレビ・オーディオ・電話機・時計...など、多彩な電子機器の開発・試験・修理などに役立ちます。
地球温暖化係数が低い冷媒「R-448A」を採用しています。
紹介動画
You Tube

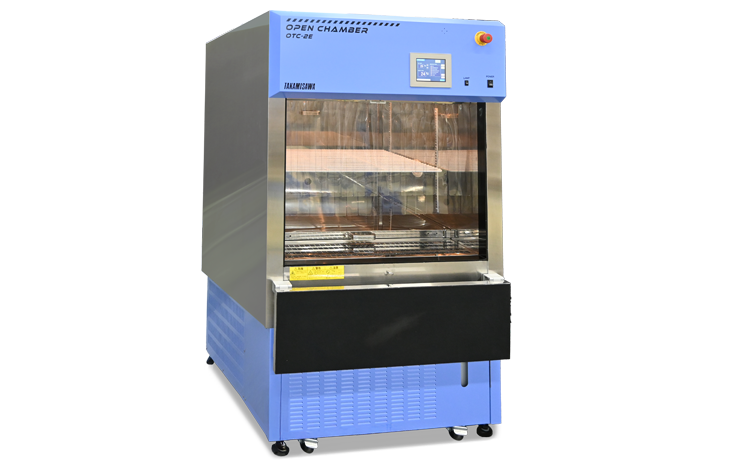

【オープン温度試験槽 OTC-2E】
特長
地球温暖化係数が低い冷媒「R-448A」を採用
-25℃〜+80℃まで制御が可能
専用温度調器によるPID制御で槽内の温度分布を±1℃以内に制御可能
槽内底板引出し機構により、試料の出し入れが行いやすい構造
操作・表示部は、タッチパネル入力による操作を実現
槽内温度の過熱、冷凍機の圧力異常など、多重の異常検知を搭載
従来に比べ、約10㎏軽量化
LAN IF機能を搭載し、遠隔操作で温度制御可能

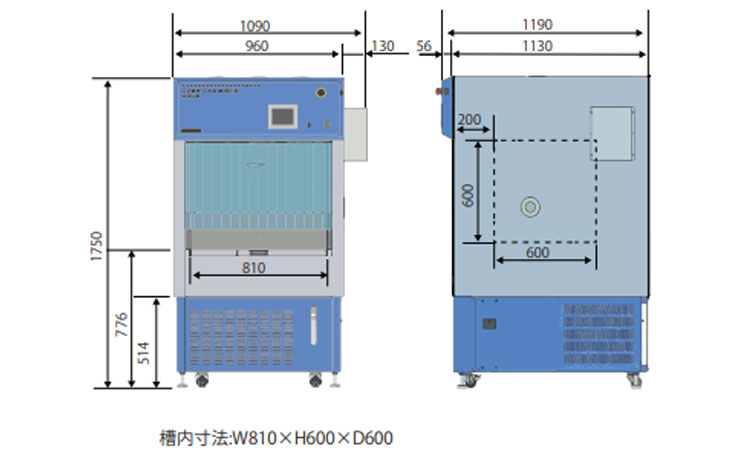

外形寸法図
（単位：㎜）

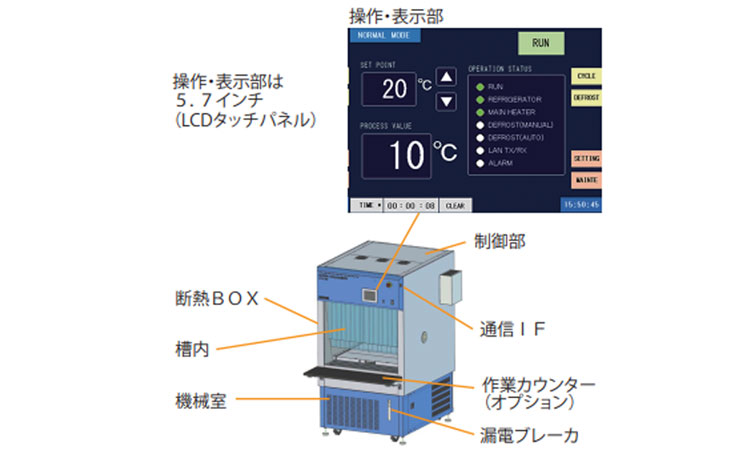

各部名称

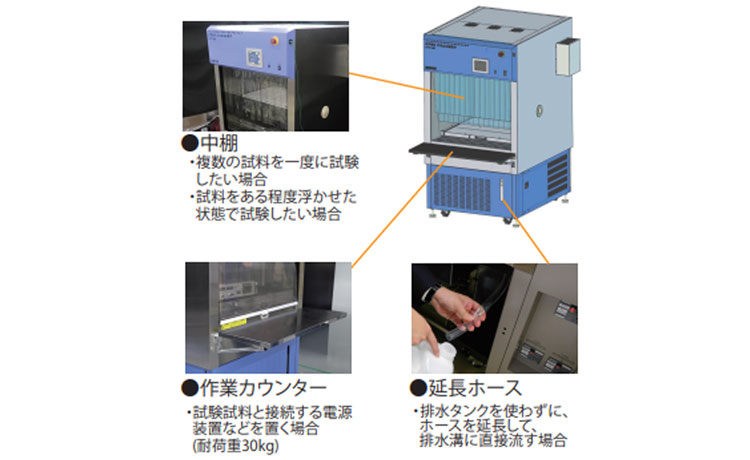

オプション構成および使用例
仕様
一般仕様
- 型式
- OTC-2E
- 電源・電圧
- 三相AC200V±10% 50/60Hz
- 消費電力
- 4kW(50Hz)、5kW(60Hz)
- 外形寸法
- 幅：960mm × 高さ：1750mm × 奥行：1130mm
（突起物は含まず） - 槽内寸法
- 幅：810mm × 高さ：600mm × 奥行：600mm
- 質量
- 460kg（オプションなし時）
- 環境条件
- 使用温度範囲：5～30℃
保存温度範囲：0～40℃
使用湿度範囲：20～80%RH（結露なきこと） - 温度設定可能範囲
- －25℃～＋80℃
- 槽内温度分布
- ±1℃以内 [JTM K07(2007) 2-10空間温度偏差に準拠］
（空間温度偏差：有効空間の中心と各角との温度偏差） - 設定温度到達時間
- 25℃→＋80℃・・・30 分以内
25℃→－25℃・・・60 分以内
