「TAG-7000シリーズ」は、研究施設や工場敷地の出入口などの天候に左右されやすい屋外環境にも設置が可能なセキュリティゲートです。
利用者は、ICカードをカードリーダー部にかざすだけでスムーズにゲートを通過することができます。
また、セキュリティゲートを上位の管理システムに接続することにより、施設内でのリアルタイムな在室状況を把握したり、個人別の入出場履歴データの記録、異常進入の監視など、総合的な入出場管理システムとして運用することができます。
設置環境との調和を図るため、開放感のあるスリムなスタイルを採用しました。
特長
屋外設置にも対応
JIS規格(IPX5)に準拠し、防水性に優れた筐体設計となっています。屋外等の直接雨露がかかる場所にもゲートを設置することができます。
簡単でスムーズな入出場

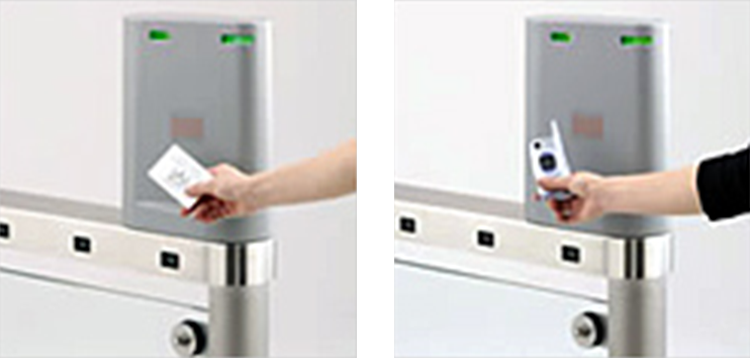

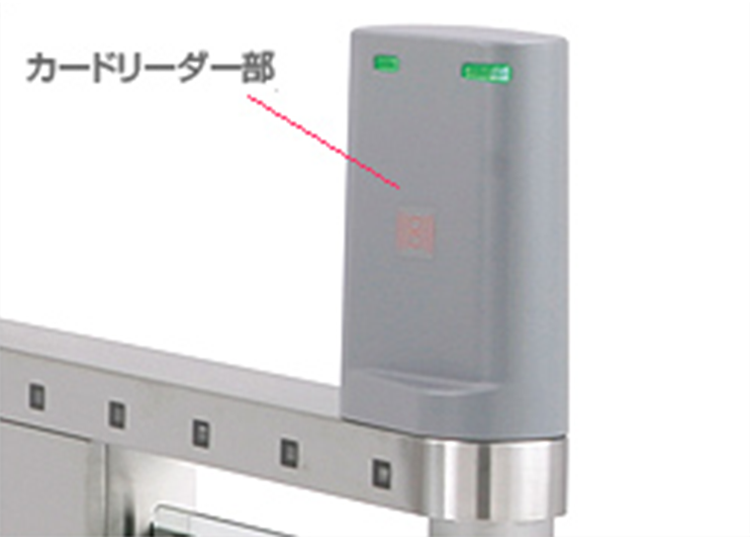

非接触ICカードをカードリーダー部に約10cmの範囲内でかざすか軽くタッチするだけでOKです。また、非接触IC機能搭載の携帯電話にも対応できます。なお、フラッパードア方式ですので、人の流れを滞留させることなく、約50人/分のスピーディな入出場が可能です。
さまざまな通路構成が可能

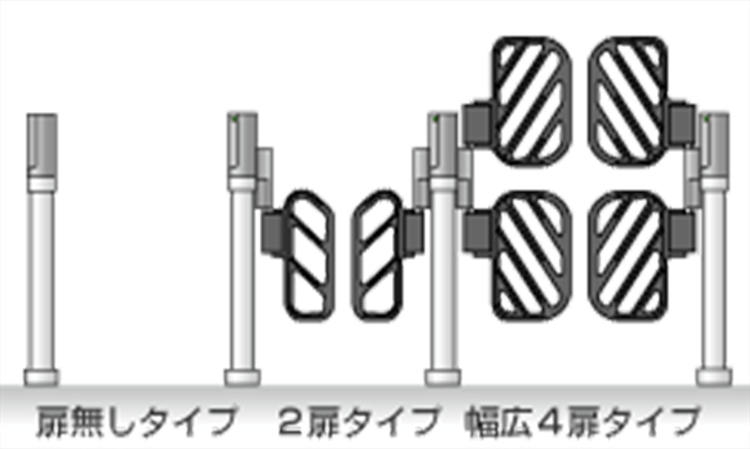

設置場所の運用方法に合わせ、通路の扉を標準の2枚扉タイプ、飛び越え防止を考慮した4枚扉タイプ、警備員が常駐する場所で使用する扉無しタイプの3つのタイプから選択することができます。また、それぞれに標準の通路幅(600mm)に加え、幅広通路(900mm)も組み合わせることができますので、車椅子の方でも楽に利用することができます。
斬新なデザイン
丸みをもたせたラウンド形状で、スリムで斬新なシースルーデザインを採用。設置環境を選ばず、周囲とマッチングするスマートさを追求しました。
管理装置との接続
入出場者数、時刻管理の他に、重要エリア別、担当者別の入出場管理など、各種情報を管理するネットワークセキュリティシステムが実現できます。また、無電圧接点にて上位装置と接続しますので、他社の電気錠システム装置やセキュリティシステムと接続することもできます。
(管理装置はお客さまのご要望に合わせた受注設計となります。詳細は弊社担当営業までお問い合わせください。)
カードR/Wは、当社オリジナルのものだけでなく、他のICカードの規格に対応するために、各社の製品を搭載することが可能です。
豊富なオプション
係員による遠隔監視機能、筐体側面パネルなど、さまざまな運用・ロケーションに応じて、豊富なオプションをご用意しています。
機能・性能
カード読取機能
利用者がカードリーダー部にかざしたICカードに対して、読取・照合を行います。
通路内方向検知機能
ICカードを所持しない者が通路内に進入したことを検知します。また、通路内から戻ったことを把握します。
停電時における扉開放機能
災害発生時に電源供給が停止した場合に備え、無通電時には扉を開放状態にします。なお、必要に応じて、無通電時は閉鎖状態にロックさせることも可能です。
上位システムとの連携
無電圧接点信号を介し、上位システムの管理装置から、ゲート通過制御(通行OK/通行不可)、通路方向切り替え、利用時間の設定、扉一斉開放、入出場者数集計などの制御が行えます。
他社の上位システムとの連携
上記の通り、無電圧接点信号により、他社の上位システムとも容易に連携することが可能です。

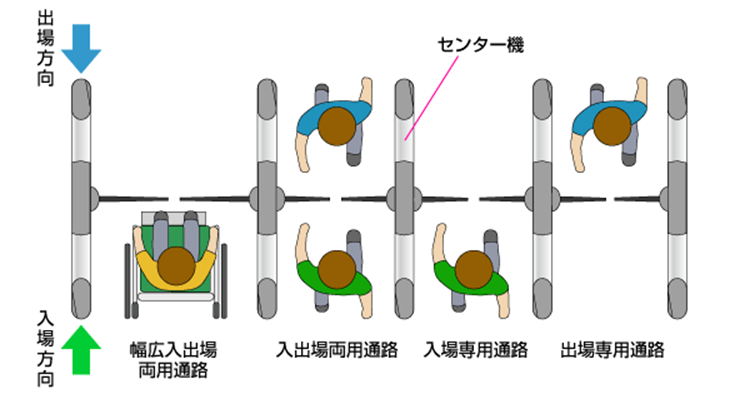

通路の構成
入場専用、出場専用、入出場両用、幅広通路の通路構成が選べます。複数通路を構成する場合、センター機の両側に扉が付いていますので、筐体の数を最小限に減らすことができ、限られた設置スペースを有効に活用できます。幅広通路は900mm幅を確保していますので、車椅子の方や台車で荷物を運ぶ方も通行することができます。
セキュリティゲートの設置場所に応じて、扉の有無、扉の枚数を選択できます。

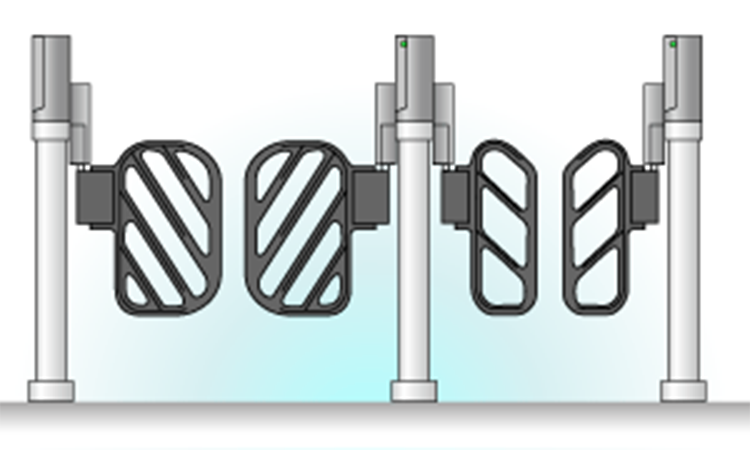

1通路2扉タイプ
標準の1通路2扉タイプです。標準の通路幅は600mmですが、車椅子の方でも通行できる900mm幅用の通路を組み合わせて設置できます。

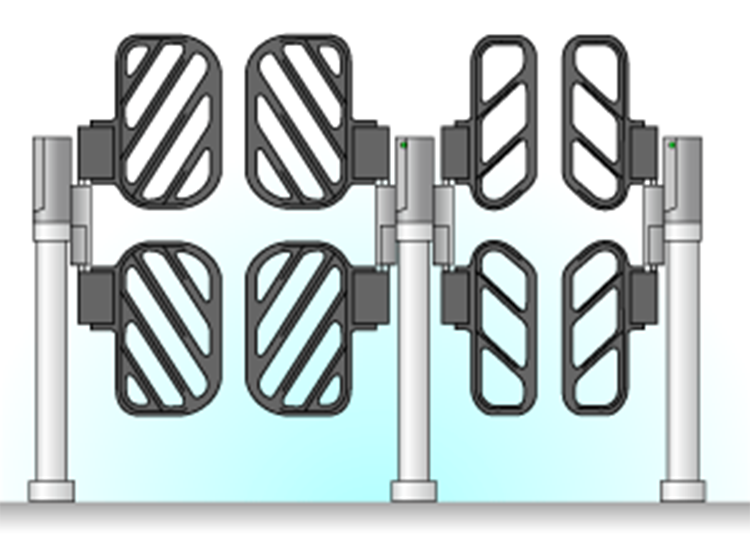

1通路4扉タイプ
扉を1通路あたり4枚取付けて、扉の高さを1600mmにすることにより、飛び越えによる強行進入を阻止することができます。

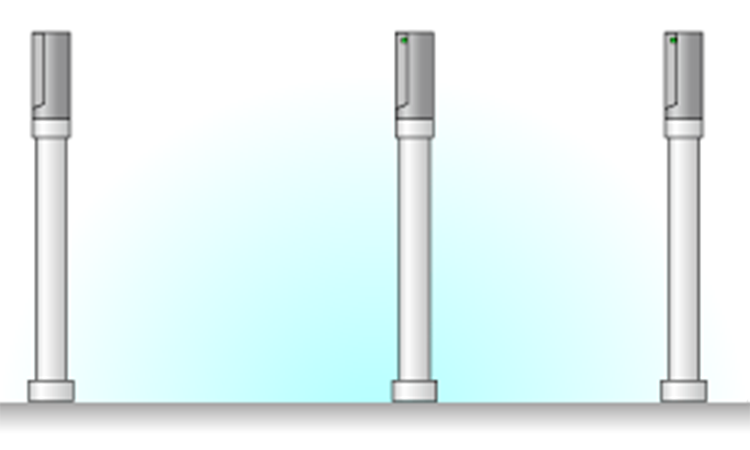

扉無しタイプ
警備員や係員が常駐し、扉による不正進入阻止が必要ない場合には、扉の無いタイプもご利用いただけます。
オプション機能

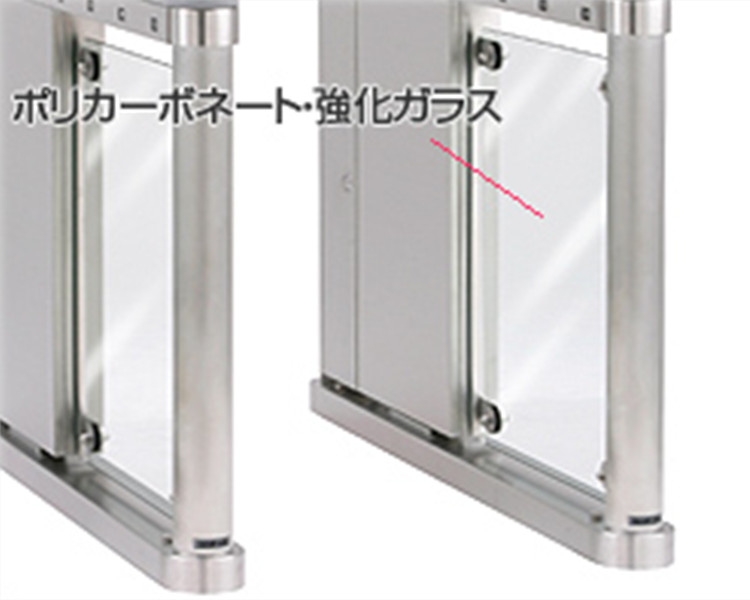

側面パネル部のバリエーション
筐体の側面パネル部は、ポリカーボネート板・強化ガラスを取付けることができます。また、オープンの状態でもご使用できます。
遠隔操作BOX
係員の方がリモコン操作でセキュリティゲートの操作を行う装置です。設置場所毎に1通路のみに限定して使用します。また、同様の機能をセキュリティゲート筐体内へ組込むことも可能です。
・扉の緊急開放
・通路方向切替(指定通路毎)
他社製カードR/W搭載対応
カードR/W部には、当社製の標準型カードR/Wだけでなく、お客さまにて運用されているICカードの種類に合わせ、他社製のカードR/Wを搭載することが可能です。また、バーコードや接触式カードのリーダーも搭載できます。
仕様

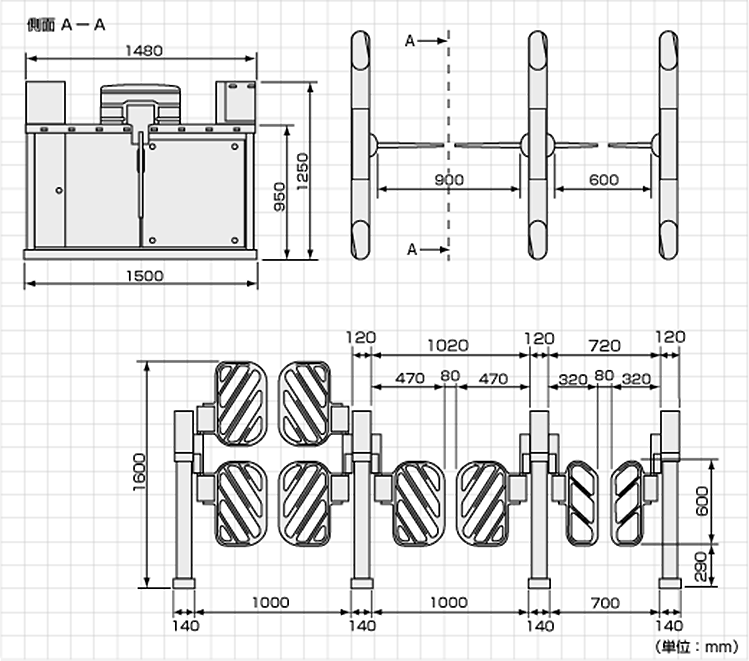

外形寸法図
一般仕様
- 電源
- AC100V ±10% 50/60Hz
- 消費電力
- 待機時:50W以下、動作時:155W以下
- 動作環境条件
- 周囲温度:−15℃〜40℃
(ただし、0℃以下で使用する場合は3時間以上通電状態での運用とする)
相対湿度:30%〜90%(ただし、結露しないこと) - 設置場所
- 屋内外設置(設置方法の詳細については、別途お打合せによります)
- 外形寸法
- 上図参照
- 質量
- 1筐体85kg以下(ガラスなしL2扉)・100kg以下(オプションガラス付・L2扉・架台含む)
機能・性能
- 使用媒体
- 非接触ICカード・非接触ICチップ搭載型携帯電話
- カード検知距離
- 最大約10cm
- 処理能力
- 約12人/分(通常通過モード)・約40人/分(連続通過モード)
- 人間検知方式
- 赤外線ビーム方式
- 通信機能
- 無電圧接点
導入事例
ただいま製品導入事例の掲載はございません。
