この製品は生産終了しました

ますます高性能化される電子機器。

これらの機器に使用される電源装置は、その特性上、電源投入時の突入電流が大きく、ライン電圧の瞬時低下を招き、他の機器に様々な影響を与えます。
これら障害を確認するため、商用電源に起こる電圧変動を模擬的に発生させ、各種電子機器に及ぼす影響や対策・効果を確認できるシミュレーション機能を搭載した測定器です。

特長

3モードの電源シミュレーション機能

「瞬時停電発生・指定時間通電・遅延通電」の3モードのシミュレーションが可能です。高速半導体スイッチの採用により、チャタリングがなく、高分解能で正確な時間管理ができます。

豊富な測定機能

被試験機の実効電圧、実効電流、ピーク電流、実効電力、皮相電力の測定ができます。また、ウインドウ・インターバルの2つの測定モードにより、測定時間を任意に設定することができます。

便利な突入電流測定機能

連続60A・最大600Aまで測定可能です。また、通電開始時間を0.1ms単位で設定できますので、交流位相のどの位置からでも通電を開始できます。

ワイドでハイレンジの時間設定

通電開始時間（投入位相）は最大999.9ms、瞬時停電/通電時間は最大9999ms，繰り返しシミュレーションは、最大9999sまで任意に時間設定を行なうことができます。

リモート操作機能

GP-IB（標準装備）、RS-232C（オプション）により、パソコンとの連動によるリモート設定や計測データの自動収集が可能です。

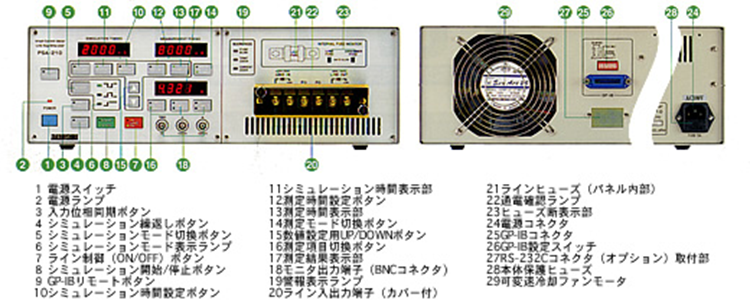

各部の名称

各部の名称

３モード電源シミュレーション

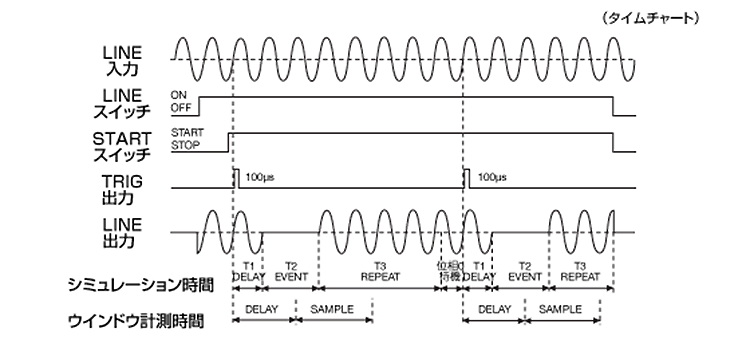

瞬時停電モード（ライン同期モード）

瞬時停電モード（ライン同期モード）

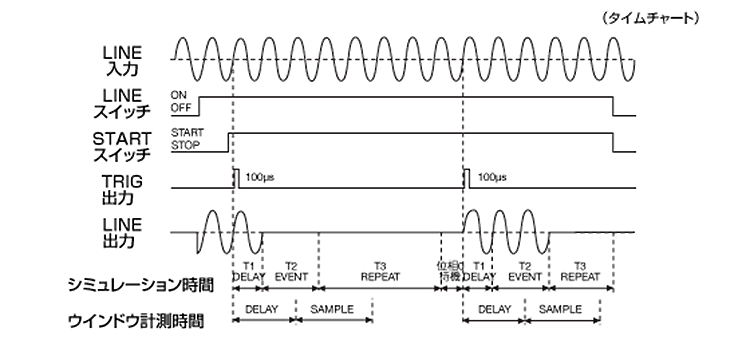

指定時間通電モード（ライン同期モード）

指定時間通電モード（ライン同期モード）

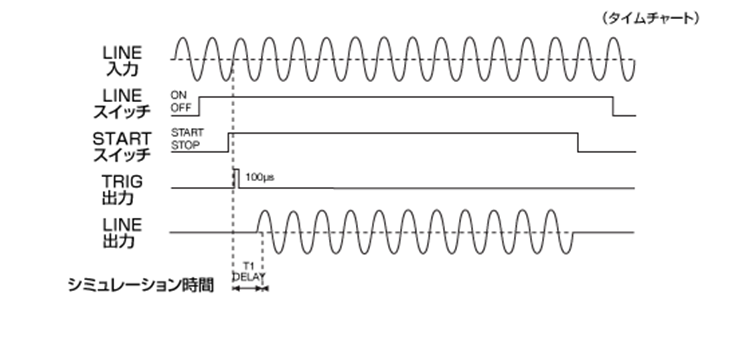

遅延通電モード（ライン同期モード）

遅延通電モード（ライン同期モード）

仕様

一般仕様

シミュレーション定格
入力電圧/周波数範囲
AC10〜280V・DC0〜400V/DC〜500Hz
負荷電流範囲
60Arms（連続）
最大通過ピーク電流
600A（10ms正弦波半波、非繰り返し）
開始遅延時間
0〜999.9ms（設定単位 0.1ms）
ON/OFF時間
1〜9999ms（設定単位 1ms)
リピート時間
1〜9999s（設置単位 1s）
入力波形同期可能電圧／周波数範囲
AC10〜280Vrms/AC1〜500Hz（正弦波）
計測仕様
電圧／電流測定時間
0.01～500V／0.01～650A
A／Dサンプル時間
100μs
周波数応答
DC～2kHz(-1db以内）遅延時間200μｓ
インターバル計測モード／設定単位
0.5s計測・0.5s待機の繰り返し／時間固定
ウインドウ計測モード／設定単位
開始遅延 0～9999ms
計測実行 1～9999ms／1ms単位
表示項目
実効電圧・実効電流・総ピーク電流・区間毎ピーク電流・実効電力・皮相電力の1項目を表示
表示方法/表示範囲
4桁7セグメントLED／0.01～250.0K（6ブロック6レンジ）
保護機能
過熱保護
放熱器温度80℃以上
過電流保護
約610A以上
ラインヒューズ／吸収側ヒューズ
75A速断ヒューズ／5A警報ヒューズ
入出力端子台カバーオープン
カバー有無をマイクロSWで検出
入出力過電圧保護
シリコンサージアブソーバ500V
外部出力
出力形式
絶縁型BNCコネクタ
トリガ出力電圧／パルス幅
約+5V/約100μs（負荷100kΩ以上）
アナログモニタ主力電圧
電圧モニタ 1V/100V・電流モニタ 1V/100A
リモート
GP-IB（外部コントロール用I/F機能）
標準装備（IEEE-488規格・24ピン・通信ケーブル含まず）
RS-232C（外部コントロール用I/F機能）
オプション（D-sub・9ピン・通信ケーブル含まず）
一般仕様
型式
PSA-210
電源・電圧
AC100V±10V 50/60Hz
消費電力
約25W
環境条件
周囲温度：0〜40℃
相対湿度：10〜80%RH（但し、結露しないこと）
電波障害規制
VCCIクラスA準拠
外形寸法
幅：425mm × 高さ：135mm × 奥行：380mm （突起物含まず）
質量
約12kg
